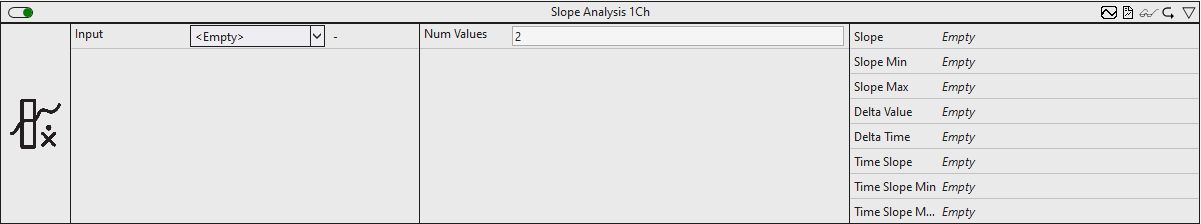

Slope Analysis 1Ch

Der Slope Analysis 1Ch berechnet die Steigung zwischen zwei Werten des Eingangsstroms. Einer dieser beiden Werte ist der aktuelle Eingangswert und der zweite Wert ist der Eingangswert, der eine festgelegte Anzahl (konfiguriert durch den Parameter Num Values) von Zyklen zuvor im Eingangsstrom aufgetreten ist. Die Differenz zwischen diesen beiden Werten wird als Delta Value zurückgegeben.

Der entsprechende Abstand auf der Zeitkoordinate wird als Differenz der Zeitstempel dieser beiden Werte berechnet und als Ausgangswert Delta Time bereitgestellt. Zu beachten ist, dass der Wert Delta Time in Nanosekunden angezeigt wird, für die Berechnung der Steigung jedoch auf eine Sekunde als Basiseinheit skaliert wird.

Der Slope wird dann als Bruch von Delta Value und Delta Time (skaliert auf Sekunden) berechnet und der Gradient für den Zeitstempel in der Mitte der beiden in der Berechnung von Delta Time verwendeten Zeitstempel geschätzt. Dies ist der Wert, der als Time Slope zurückgegeben wird, wenn er einem Zeitstempel des Eingangsstroms entspricht. Bei Konfigurationen, bei denen Num Values eine ungerade Zahl ist, gibt es keinen Eingangswert, der exakt mit dem Zeitstempel in der Mitte übereinstimmt. In diesem Fall wird der Zeitstempel des Werts, der direkt auf den berechneten Zeitstempel in der Mitte gefolgt ist, als Time Slope zurückgegeben.

Des Weiteren liefert der Algorithmus die minimale Steigung, die maximale Steigung und die Zeitwerte von Minimum und Maximum.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

Num Values: Anzahl der Zyklen, die zwischen den für die Berechnung der Steigung verwendeten Werten liegen.

Ausgangswerte

• Slope: Zeigt den aktuellen Steigungswert an.
• Slope Min: Zeigt das Minimum der Steigungswerte an.
• Slope Max: Zeigt das Maximum der Steigungswerte an.
• Delta Value: Zeigt die Differenz zwischen den beiden Werten an, die für die Berechnung der neuesten Steigung verwendet werden.
• Delta Time: Zeigt den Zeitraum an, der für die Berechnung der neuesten Steigung verwendet wurde.
• Time Slope: Zeigt den Zeitwert des neuesten Steigungswerts an.
• Time Slope Min: Zeigt den Zeitwert des Minimums der Steigung an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.
• Time Slope Max: Zeigt den Zeitwert des Maximums der Steigung an → dieses Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Slope Analysis 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

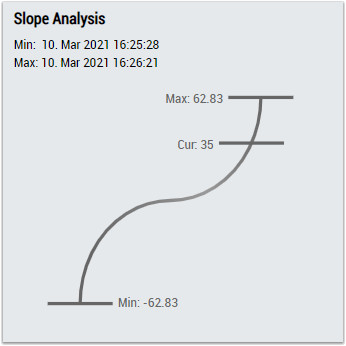

1. Das SlopeAnalysis Control visualisiert die Ausgangswerte Slope, Slope Min, Slope Max, Time Slope Min und Time Slope Max.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Slope, Slope Min, Slope Max, Delta Value, Delta Time, Time Slope, Time Slope Min, Time Slope Max.

Alternativ können im Algorithmus mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
