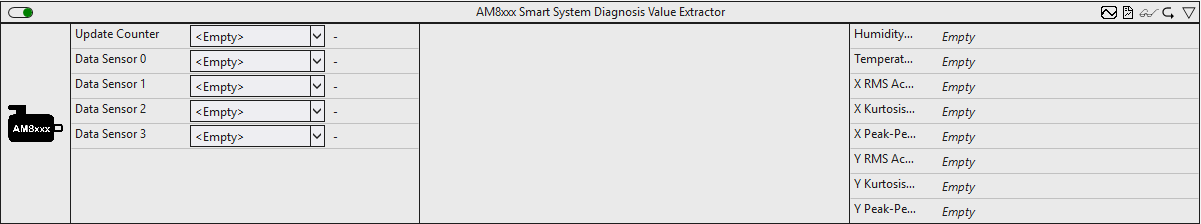

AM8xxx Smart System Diagnosis Value Extractor

Der AM8xxxSSD_ValueExtractor ermöglicht die Analyse eines Motors, der mit der Smart System Diagnosis-Funktionalität ausgestattet ist. Der verbaute Encoder nimmt Messwerte verschiedener, intern verbauter Sensoren auf. Dazu zählen die Temperatur und Luftfeuchtigkeit im Encoder, als auch die Beschleunigung in X- und Y-Richtung. Diese Messwerte werden als Ausgänge bereitgestellt.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Ausgangswerte

• Humidity: Luftfeuchte innerhalb des Encoders in %.
• Temperature: Temperatur innerhalb des Encoders in °C.
• X RMS Acceleration: RMS der Beschleunigung in X-Richtung in g.
• X Kurtosis Acceleration: Kurtosis der Beschleunigung in X-Richtung.
• X Peak-Peak Acceleration: Spitze-Spitze-Werts der Beschleunigung in X-Richtung in g.
• YRms Acceleration: RMS der Beschleunigung in Y-Richtung in g.
• Y Kurtosis Acceleration: Kurtosis der Beschleunigung in Y-Richtung.
• Y Peak-Peak Acceleration: Spitze-Spitze-Werts der Beschleunigung in Y-Richtung in g.

Für den Algorithmus sind folgende HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

Das Table Control oder List Control visualisiert alle Ausgangswerte.

Alternativ können mit dem Mapping Wizard kundenspezifische HMI Controls verknüpft werden.

Vorbereitung

Damit die Sensorwerte für eine Analyse zur Verfügung stehen, müssen diese zum Prozessabbild des Antriebs hinzugefügt werden. Dieser Vorgang wird im Folgenden aufgezeigt.
