Hinzufügen von Zeitbereichen

Im Bereich „Timeranges“ können die darzustellenden Zeitbereichen ausgewählt werden. Über das Plus-Icon kann ein neuer Zeitbereich für das Diagramm hinzugefügt werden.

Absolute Zeitbereiche

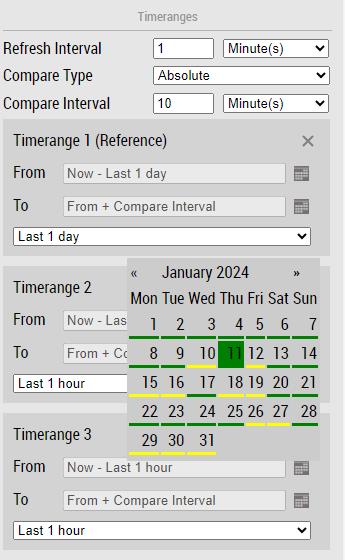

Bei einem Zeitbereich können über die Parameter „From“ und „To“ der Start und Endzeitpunkt ausgewählt werden. Die Datumsauswahl kann über den Kalender (Öffnet sich durch einen Klick auf das Kalender-Icon) vorgenommen werden. Im Kalender sind die Tage farbig markiert:

• Grün: Tag wurde vollständig aufgezeichnet.
• Gelb: Tag wurde nur teilweise aufgezeichnet.
• Grau: Keine Daten für diesen Tag vorhanden.

Relative Zeitbereiche

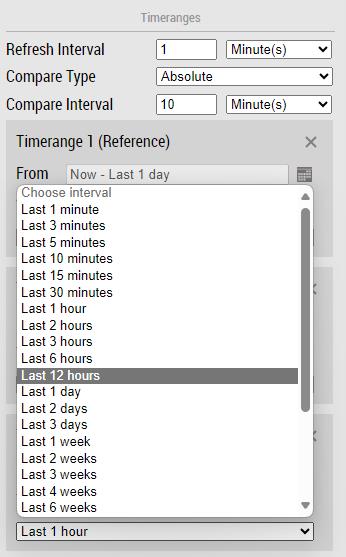

Alternativ zu absoluten Zeitbereichen können auch relative Zeitbereiche ausgewählt werden. Die Auswahl eines relativen Zeitbereichs kann über das Dropdown-Fenster vorgenommen werden. Sobald mindestens ein relativer Zeitbereich ausgewählt wurde, kann über das Property „Refresh Interval“ festgelegt werden, in welchem Zeitabstand sich das Diagramm aktualisiert.

Automatisches Setzen des Endzeitpunkts Bei den Diagrammtypen Compare-YT-Chart und Time-Series-Bar-Chart wird der Endzeitpunkt eines Zeitbereichs basierend auf dem konfigurierten Vergleichsintervall gesetzt. Eine manuelle Auswahl des Endzeitpunkts ist in diesen Diagrammtypen nicht möglich.
