Quick start

Um zu starten, erstellen oder öffnen Sie ein TwinCAT HMI-Projekt.

Installation

Installieren Sie das NuGet-Paket „Beckhoff.TwinCAT.HMI.Database“ über den NuGet Package Manager.

Installation einer benötigten Datenbank

Installieren Sie mindestens eine von der Database Extension benötigte Datenbank.

Installation des ODBC-Treibers

Installieren Sie auf dem Engineering und dem Target System den jeweiligen ODBC-Treiber der verwendeten Datenbank für das passende Betriebssystem und Architektur

Konfigurieren der Database Extension

  1. Öffnen Sie die Konfigurationsseite der TcHmiDatabase Extension.
  2. Fügen Sie eine neue Datenbankverbindung hinzu.
  3. Die Verbindung wird über den Connections String konfiguriert:

Driver={PostgreSQL Unicode(x64)}; Server=localhost,Port=5432; Database=postgres; Uid=postgres; Pwd=@password;

Kontrollieren Sie die Verbindung über den Tab Diagnostics.

Driver

ODBC-Treibername

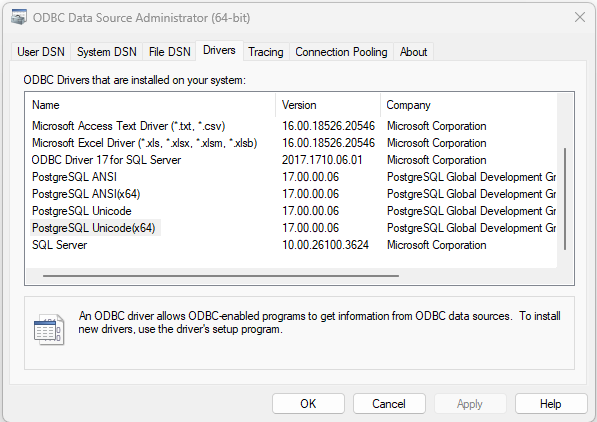

Unter Windows können mit dem Programm ODBC Data Source Administrator alle Datenbank Treiber aufgelistet werden.

Quick start 1:

Server

Hostname oder IP des Datenbanksystems

Port

TCP-Port des Datenbanksystems

Database

Datenbankname

Uid

Benutzername

Pwd

Passwort

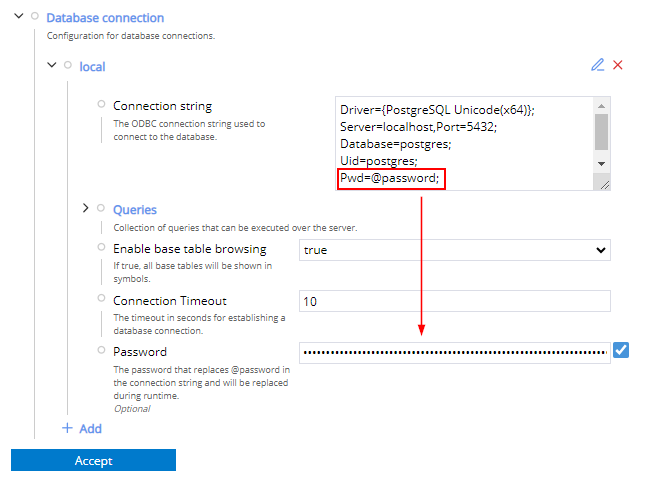

@password = Parameter um das Passwort nicht im Klartext darzustellen.

Quick start 2:

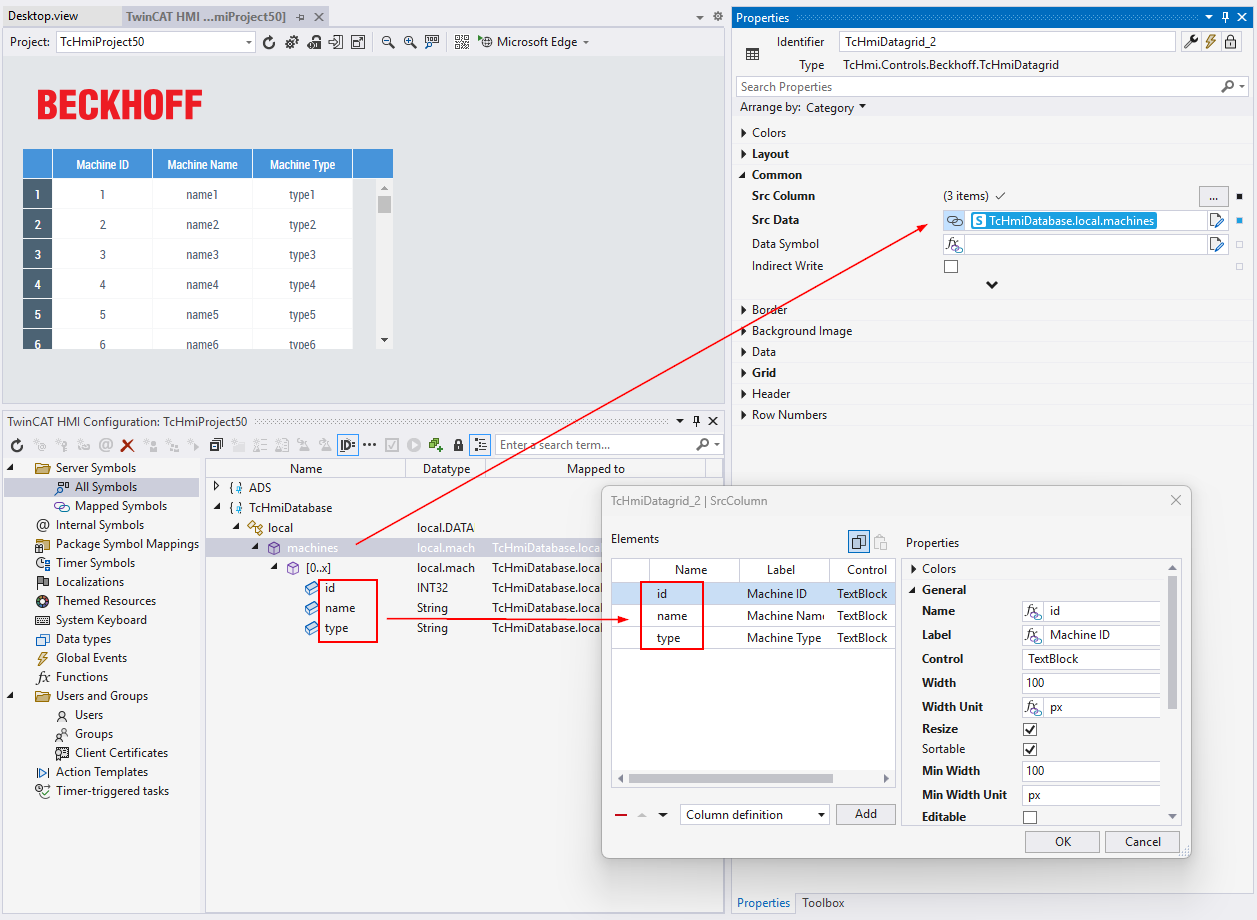

1. Aktivieren Sie „Durchsuchen der Basistabellen aktivieren“ damit alle Tabellen der Datenbank als Symbol angelegt werden.
2. Droppen Sie ein Datagrid Control und konfigurieren Sie als Src Data Attribute die gewünschte Tabelle.
3. Geben Sie unter Src Column den Namen der einzelnen Spalten im Control an. Diese müssen den Spaltennamen aus der Datenbank widerspiegeln, um eine Verknüpfung zwischen Datenbankspalte und Control-Spalte herzustellen.
Quick start 3:
Es besteht nur ein lesender Zugriff auf die Datenbank.
Quick start 4:

Für einen Schreibzugriff auf die Datenbank muss eine separate Abfrage verwendet werden.
