Quick start

Für den schnellen Einstieg in das Thema HMI-Content-Pakete gehen Sie wie folgt vor:

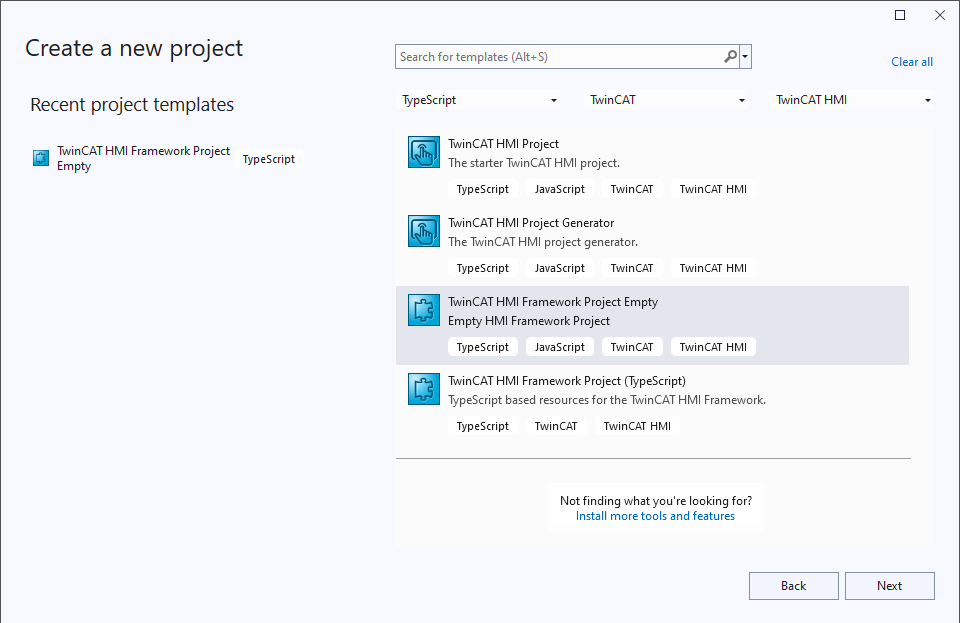

1. Erzeugen Sie ein neues HMI-Framework-Projekt:
Quick start 1:

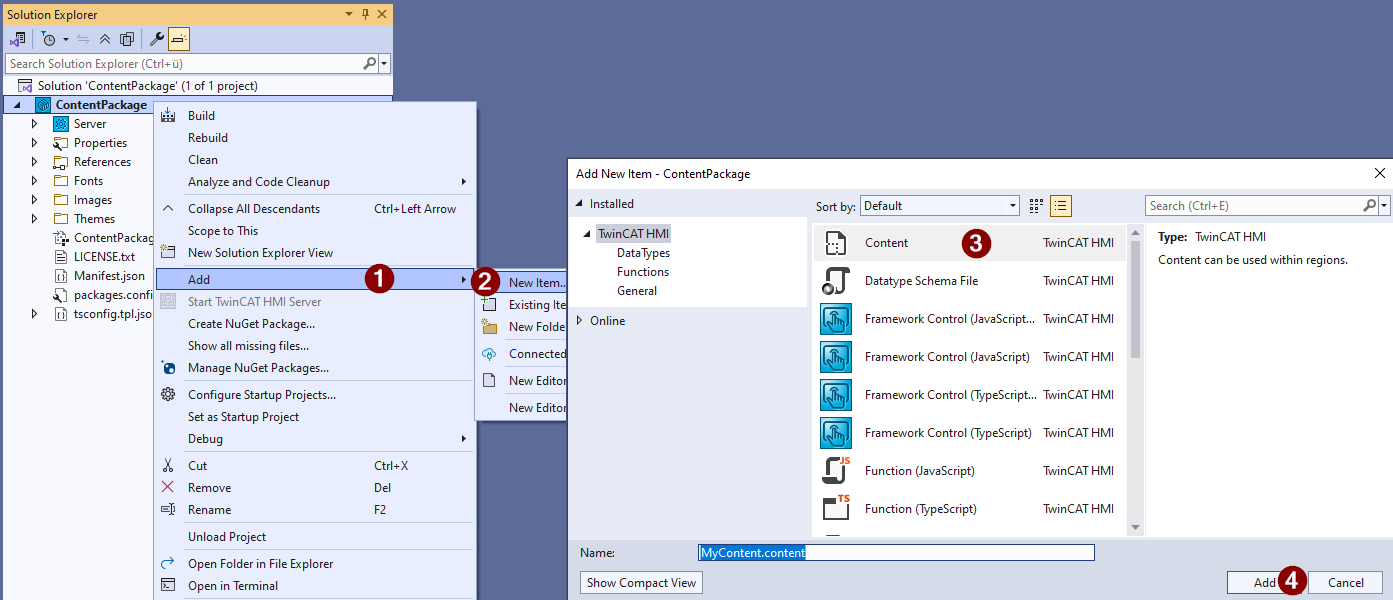

2. Fügen Sie einen Content zum Projekt hinzu (Rechtsklick auf den Projektknoten)
Quick start 2:

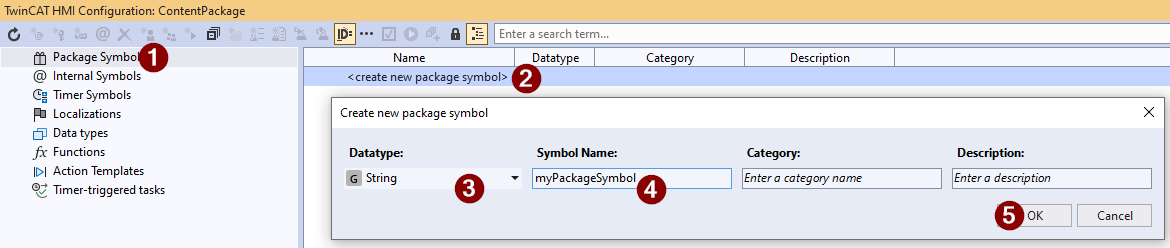

3. Öffnen Sie das TwinCAT HMI Configuration Window und legen ein Package Symbol an.
Quick start 3:

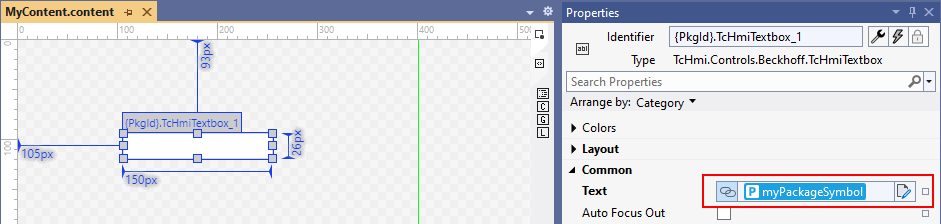

4. Öffnen Sie den Content im Designer per Doppelklick und droppen ein Control (z. B. Textbox) aus der Toolbox.
Quick start 4:

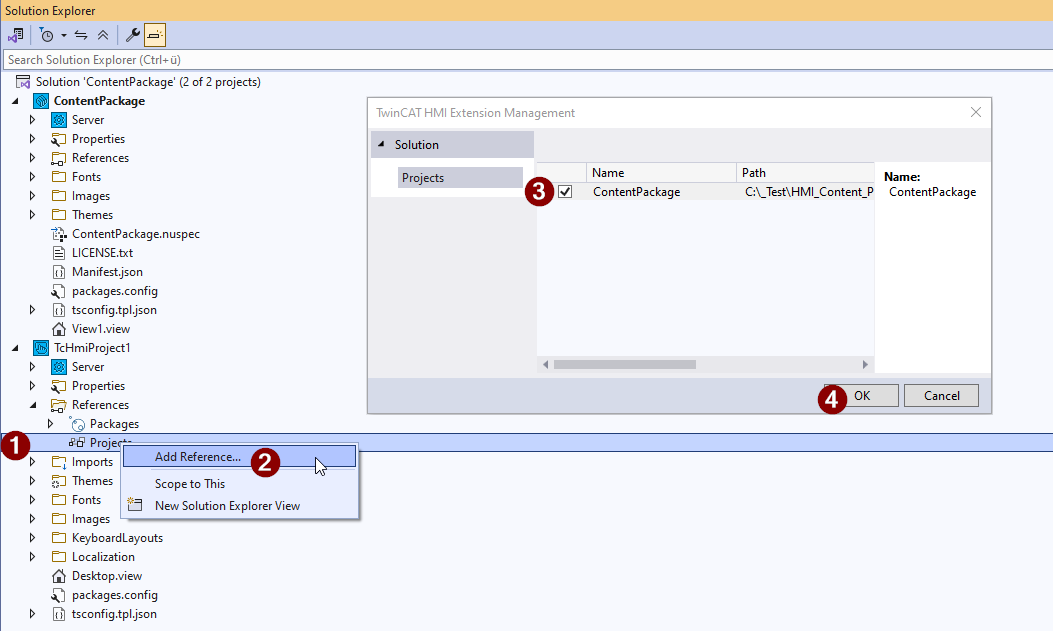

5. Fügen Sie ein HMI-Projekt zu der Solution hinzu und erstellen eine Projektreferenz zum HMI-Content-Projekt.
Quick start 5:

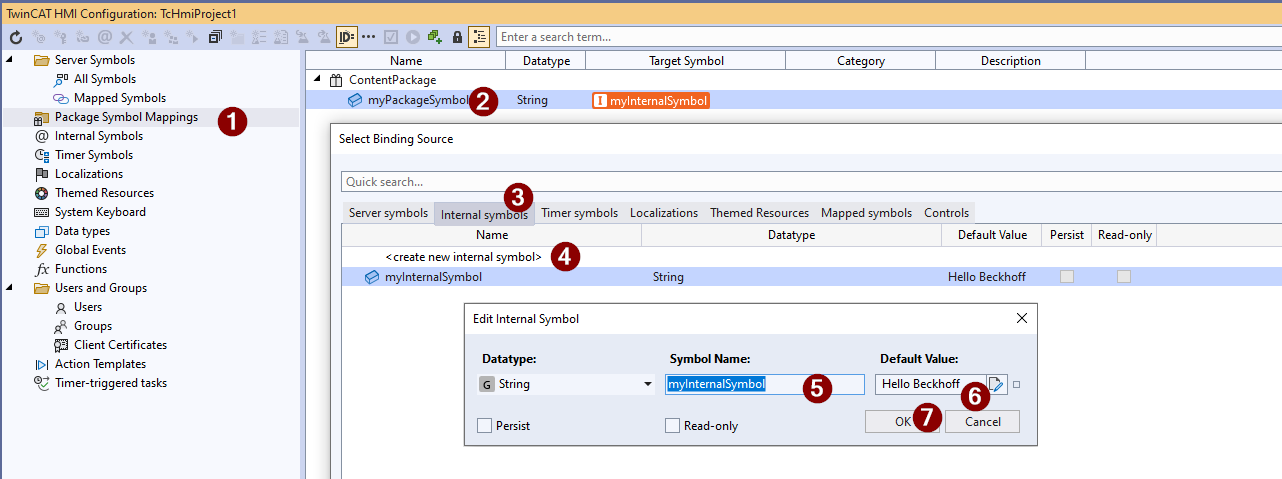

6. Öffnen Sie das TwinCAT HMI Configuration Window des HMI-Projektes. Navigieren Sie zum Package Symbol-Mapping und erzeugen Sie ein Mapping zu einem internen Symbol, welches Sie im Dialog Binding erstellen.
Quick start 6:

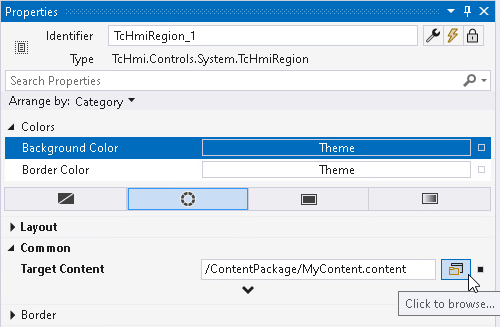

7. Öffnen Sie die Desktop.view im Designer, droppen Sie ein Region-Control. Wählen Sie für das Property „Target Content“ der Region den Content aus dem Package.
Quick start 7:
8. Kontrollieren Sie das Ergebnis in der LiveView. Die Daten des internen Symbols werden auf dem Content des Packages im HMI Projekt angezeigt.
