Quick start
Um zu starten, erstellen oder öffnen Sie ein TwinCAT HMI-Projekt
Installation
Installieren Sie das NuGet-Paket „Beckhoff.TwinCAT.HMI.Motion“ über den NuGet Package Manager.

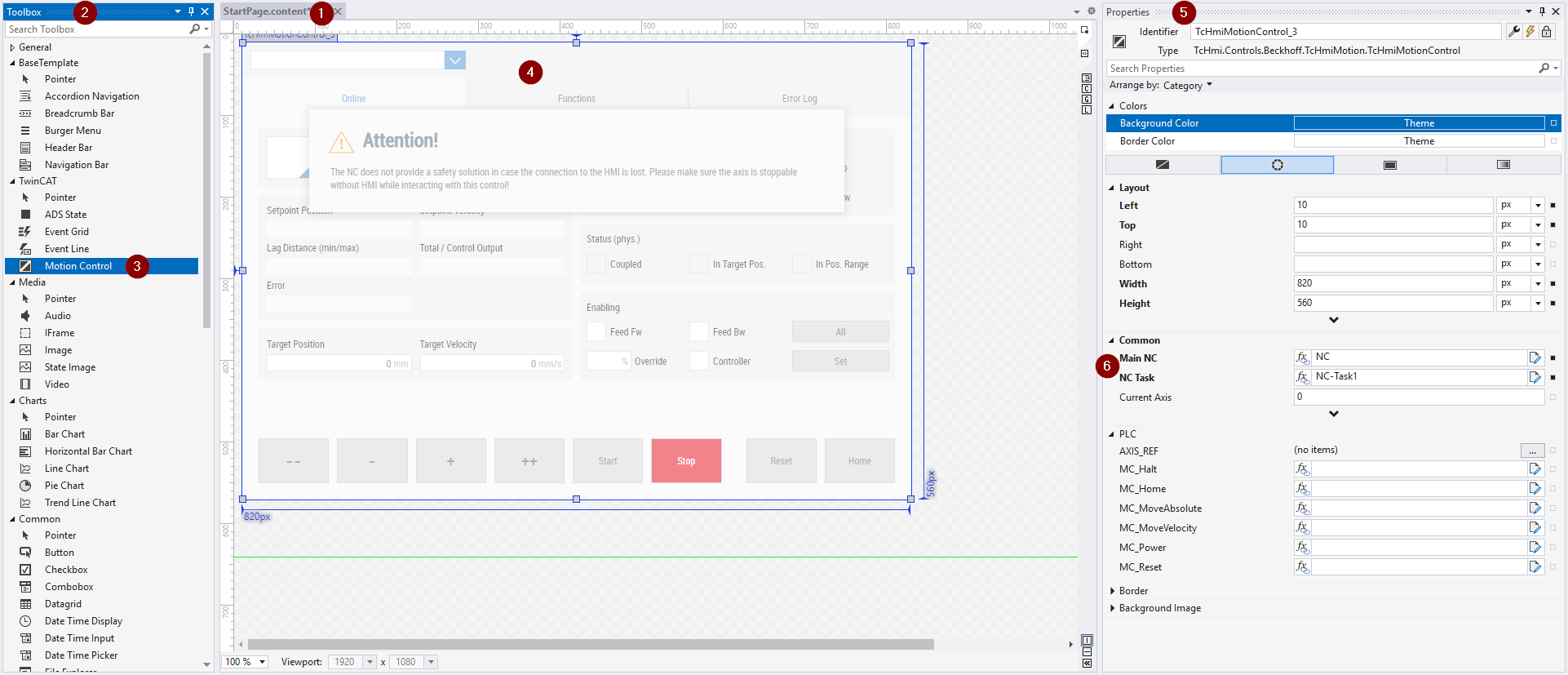

Hinzufügen des Controls.
- 1. Öffnen Sie eine View, Content oder UserControl
- 2. Öffnen Sie Ihre Toolbox
- 3. Fügen Sie per Drag-and-Drop das Motion Control aus Ihrer Toolbox zu der geöffneten View, Content oder UserControl hinzu.
- 4. Wählen Sie das neu hinzugefügte Control aus.
- 5. Öffnen Sie das Eigenschaften Fenster.
- Unter der Gruppe Common finden Sie die Parameter Main NC und NC Task.
- 6. Stellen Sie die Parameter Main NC und NC Task ein. Nutzen Sie die vorhandenen Namen oder passen Sie diese an. („Main NC“ = NC, „NC Task“ = NC-Task1)
- Das Control wurde erfolgreich konfiguriert.

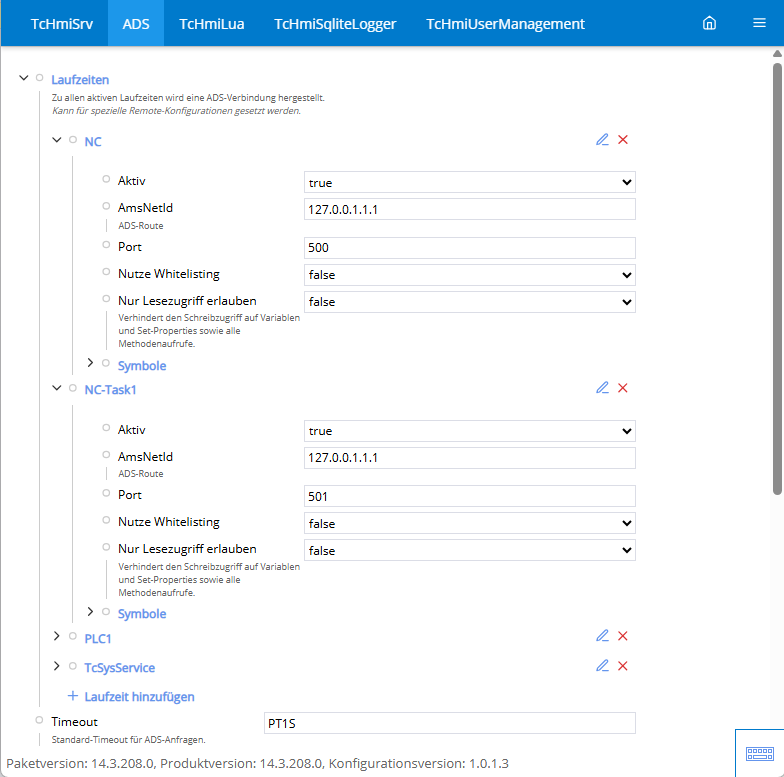

Konfigurieren der ADS-Schnittstelle
- 1. Öffnen Sie die Server Konfigurationsseite
- 2. Gehen Sie auf den Reiter ADS.
- Hier werden alle Konfigurationen der ADS-Schnittstelle angezeigt.
- 3. Öffnen Sie den Unterpunkt Laufzeit.
- Hier werden alle konfigurierten Laufzeiten angezeigt.
- 4. Fügen Sie die entsprechenden ADS-Laufzeiten für das Motion Control ein. Nutzen Sie die Namen, die Sie bei der Control Konfiguration eingetragen haben.
Default Werte:
Main NC: “NC” Port 500
NC Task: “NC-Task1” Port 501
- Die Konfiguration der ADS Extension ist abgeschlossen.
Anzeigen
- 1. Starten Sie die LiveView.
- 2. Gehen Sie zu der entsprechenden Seite, wo Sie das Control platziert haben.
- Das Control wird mit der entsprechenden Konfiguration angezeigt.
