Konfiguration

EcDiagnostics Control konfigurieren

1. Fügen Sie nach der Installation des „Beckhoff.TwinCAT.HMI.EcDiagnosticsControl“ Packages das Control per Drag-and-Drop in den Designer ein.
2. Stellen Sie in Control Properties > Common über den Parameter „Device“ die Verbindung zur Serverextension-Konfiguration her, indem Sie den Namen der Konfiguration hier eintragen.
3. Testen Sie das Control im Live View. Dort sind auch die Daten der Diagnose vorhanden.

EcDiagnostics Control Übersicht

In dem Control werden die definierten EtherCAT Master und die angeschlossenen Elemente dargestellt.

Konfiguration 1:

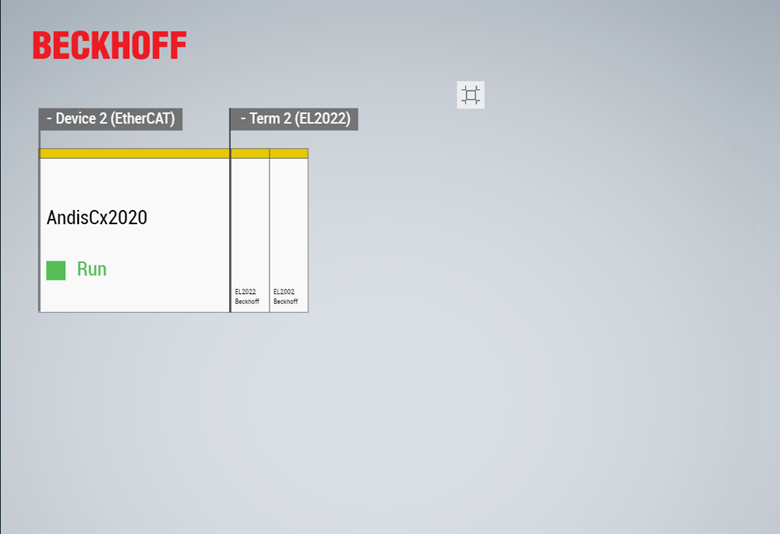

Über die Statusfarbe am oberen Ende der Elemente ist der Zustand erkennbar.

Konfiguration 2:

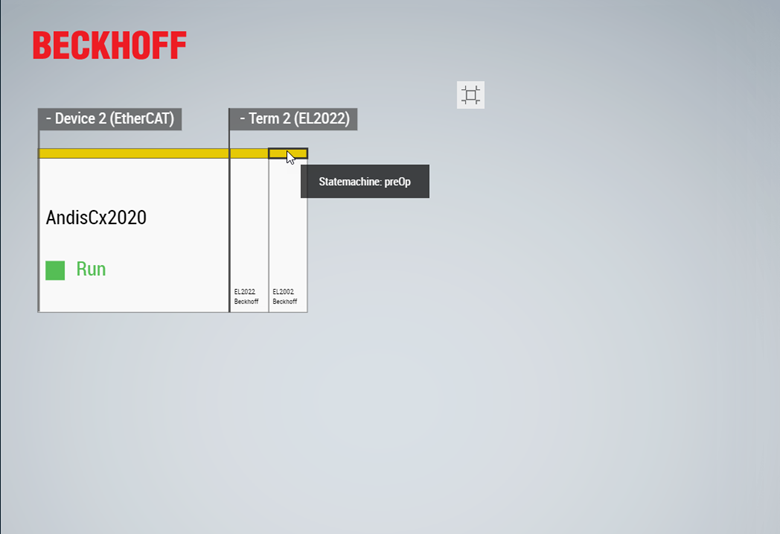

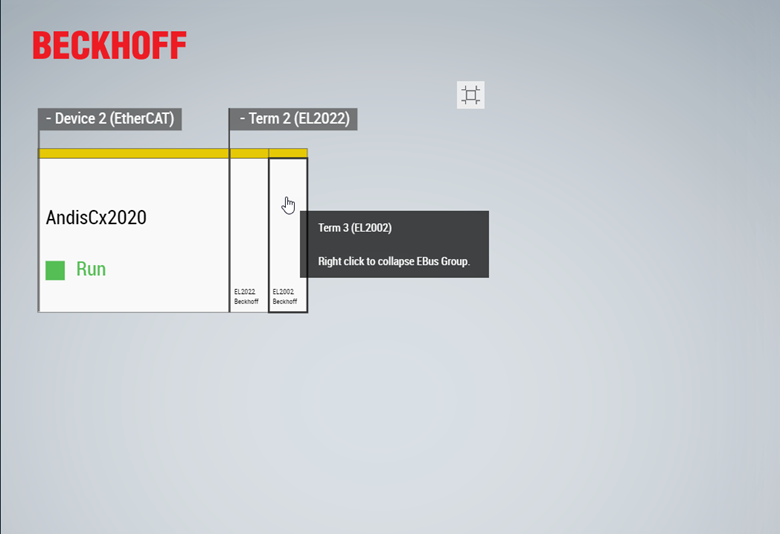

Über den Tooltip werden zusätzliche Informationen der Elemente angezeigt.

Konfiguration 3:

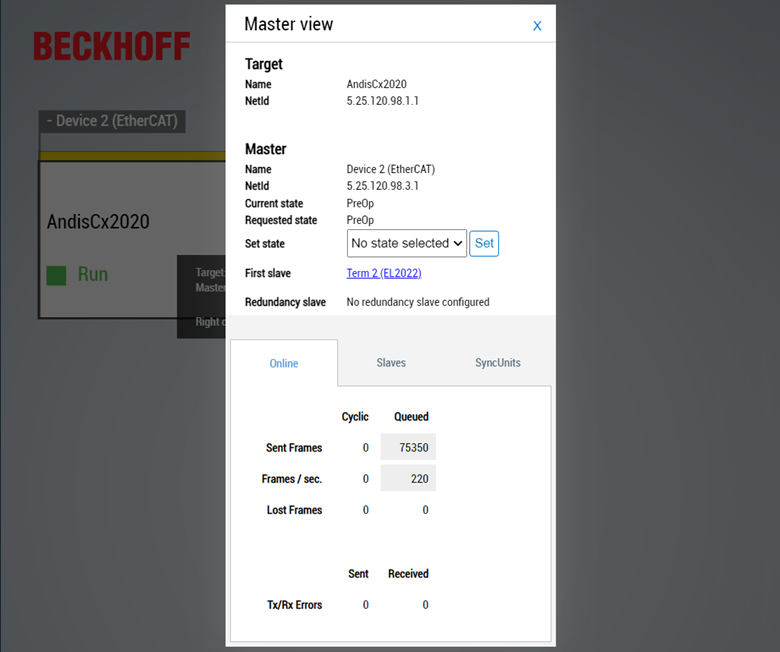

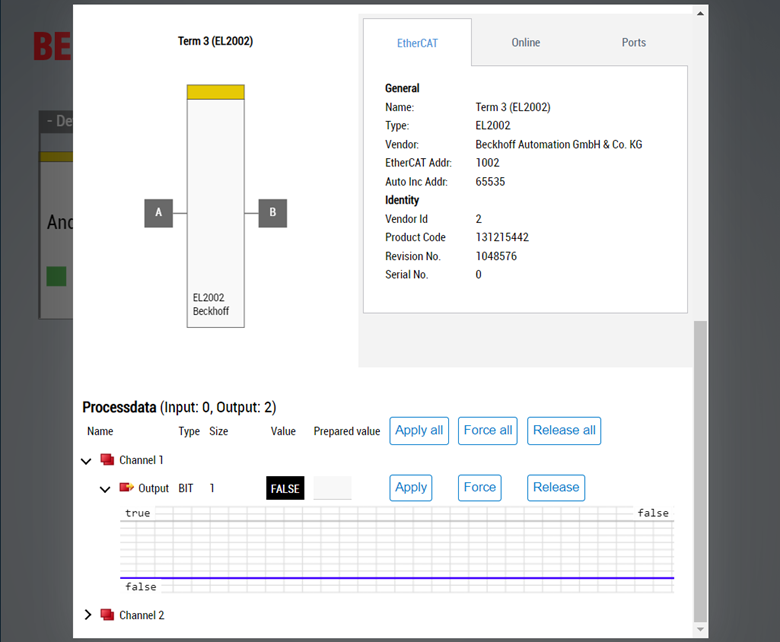

Mit einem Doppelklick auf das jeweilige Element können Sie Zusatzinformationen aufrufen. Hier können Sie auch Werte für Klemmen setzen oder die Online-Werte auslesen.

Konfiguration 4:
Konfiguration 5:
