Konfiguration

Allgemein

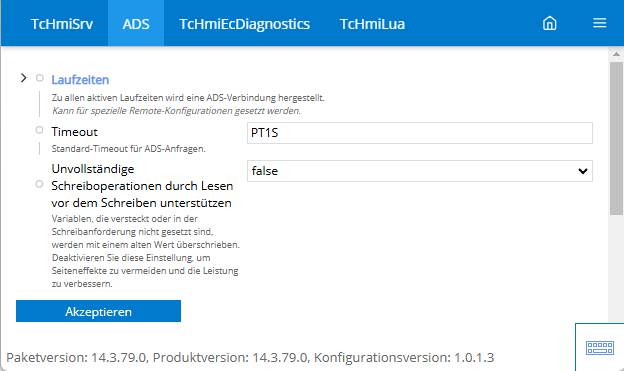

Im Reiter Allgemein werden Grundeinstellungen für die Server Extension angezeigt.

Laufzeiten

• Stellen Sie eine Verbindung zu einem Gerät über ADS her.

Timeout

• Gibt an, wie lange versucht wird, eine Verbindung herzustellen oder eine Leseanfrage laufen kann, bevor ein Timeout eintritt.

Unvollständige Schreiboperationen durch Lesen vor dem Schreiben unterstützen

• Wurde für ältere TwinCAT Versionen benötigt < 4024.17. Bei neueren TwinCAT Versionen kann das Deaktivieren zu einer besseren Performance führen.

Maximales Timeout bei der Laufzeitstatus-Ermittlung (Erweiterte Einstellungen)

• Eine konfigurierte Laufzeit wird als nicht erreichbar angesehen, wenn eine Anfrage länger als diese Zeitspanne dauert.

Intervall der Laufzeitstatus-Ermittlung (Erweiterte Einstellungen)

• Der Status jeder konfigurierten Laufzeit wird in regelmäßigen Abständen überprüft.

Ignorierte PLC-Attribute (Erweiterte Einstellungen)

• Attribut-Pragmas werden zum JSON-Schema hinzugefügt. Die hier konfigurierten Attribute werden ausgeblendet.

Sichtbare Laufzeitports (Erweiterte Einstellungen)

• Zielsysteme können viele ADS-Ports haben. Die meisten werden nur selten in HMI-Projekten verwendet.

Begrenzung der Antwortgröße von ADS-Anfragen (Erweiterte Einstellungen)

• Die SPS-Task wird für jede Anfrage gesperrt. Ist die Anfrage zu groß, kann die SPS-Zykluszeit überschritten werden.

Begrenzung der Anzahl von ADS-Anfragen, die in einer Summen-Anfrage gebündelt werden können (Erweiterte Einstellungen)

• Die SPS-Task ist für jede Anfrage gesperrt. Wenn eine Summen-Anfrage zu viele Anfragen enthält, kann die SPS-Zykluszeit überschritten werden.

Begrenzung der Anzahl von ADS-Handles, die mit einer Summen-Anfrage erstellt werden (Erweiterte Einstellungen)

• Der TwinCAT Handle-Buffer wird nicht während einer Summen-Anfrage vergrößert. Das Anlegen von zu vielen ADS-Handles in einer einzigen Summen-Anfrage führt zu Fehlern, wenn der TwinCAT Handle-Buffer voll ist.
