Quick start

Um zu starten, erstellen oder öffnen Sie ein TwinCAT HMI-Projekt.

Installation

Installieren Sie das NuGet-Paket „Beckhoff.TwinCAT.HMI.OpcUa“ über den NuGet Package Manager.

Konfiguration der OpcUa-Extension

1. Öffnen Sie die Server Konfigurationsseite

2. Gehen Sie auf den Reiter TcHmiOpcUa
Quick start 1:

3. Klicken Sie auf Namensräume, um das Untermenü zu öffnen.

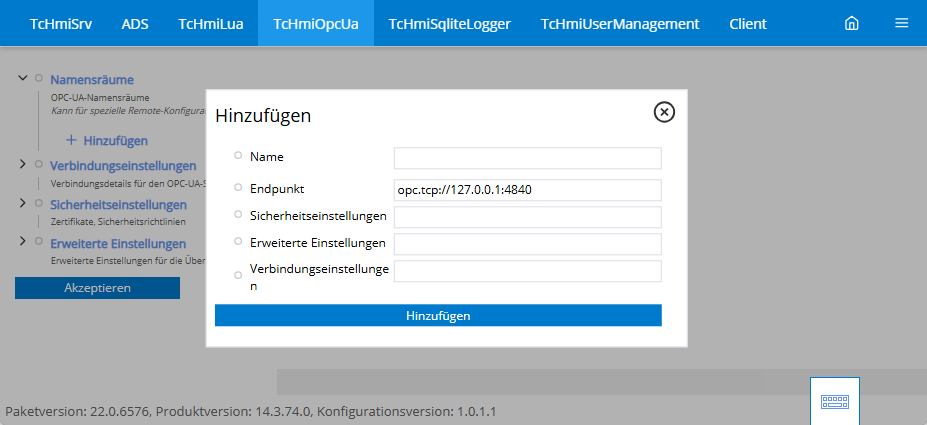

4. Klicken Sie auf Hinzufügen um eine neue Verbindung zu erstellen und geben Sie die folgenden Werte an:
    Name: Name und Namespace der Verbindung
    Endpunkt: OPC UA Adresse zu der eine Verbindung aufgebaut werden soll
    Sicherheitseinstellungen: Wählen Sie ein Profil aus dem Bereich Sicherheitseinstellungen aus.
    Erweiterte Einstellungen: Wählen Sie ein Profil aus dem Bereich Erweiterte Einstellungen aus.
    Verbindungseinstellungen: Wählen Sie ein Profil aus dem Bereich Erweiterte Einstellungen aus.
Quick start 2:

Die von Ihnen konfigurierten Verbindung steht zur Verfügung. Die neuen Symbole können über den Server gelesen werden. Hierfür steht Ihnen das Mappen direkt über den Server oder das Konfigurationsfenster innerhalb von Visual Studio zur Verfügung.
