Quick start

Um zu starten, erstellen oder öffnen Sie ein TwinCAT HMI-Projekt.

Installation

Installieren Sie das NuGet-Paket „Beckhoff.TwinCAT.HMI.Mdp“ über den NuGet Package Manager.

Konfiguration der MDP-Extension

1. Öffnen Sie die Server Konfigurationsseite.

2. Gehen Sie auf den Reiter TcHmiMdp.
Quick start 1:

3. Klicken Sie auf Zielsysteme, um das Untermenü zu öffnen.

Im Default ist schon ein Eintrag mit Local eingerichtet.

4. Passen Sie den Local Eintrag an oder klicken Sie auf Zielsystem hinzufügen

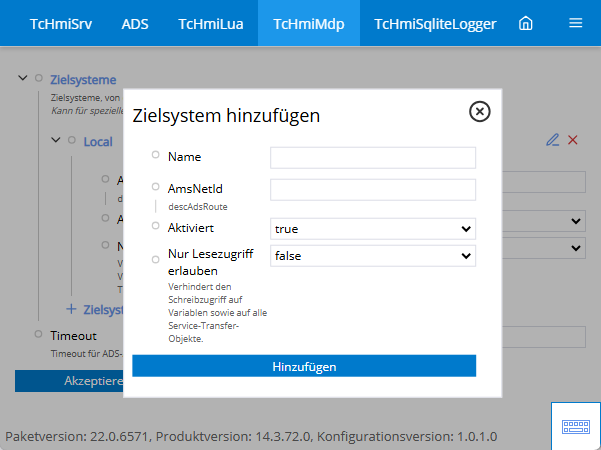

Beim Hinzufügen öffnet sich ein PopUp für weitere Einstellungen.
Quick start 2:

5. Definieren Sie unter:
    Name: Den Namen des Zielsystems. (Wird als Namespace für die Symbole genutzt).
    AmsNetId: Die AmsNetId des Zielsystems, zu dem eine Verbindung hergestellt werden soll.
    Aktiviert: Aktivieren oder deaktivieren Sie die Verbindung zum angegebenen Zielsystem
    Nur Lesezugriff erlauben: Blockieren Sie den schreibenden Zugriff auf das System.

Die von Ihnen konfigurierte Verbindung steht zur Verfügung. Die neuen Symbole können über den Server gelesen werden. Hierfür steht Ihnen das Mappen direkt über den Server oder das Konfigurationsfenster innerhalb von Visual Studio zur Verfügung.
