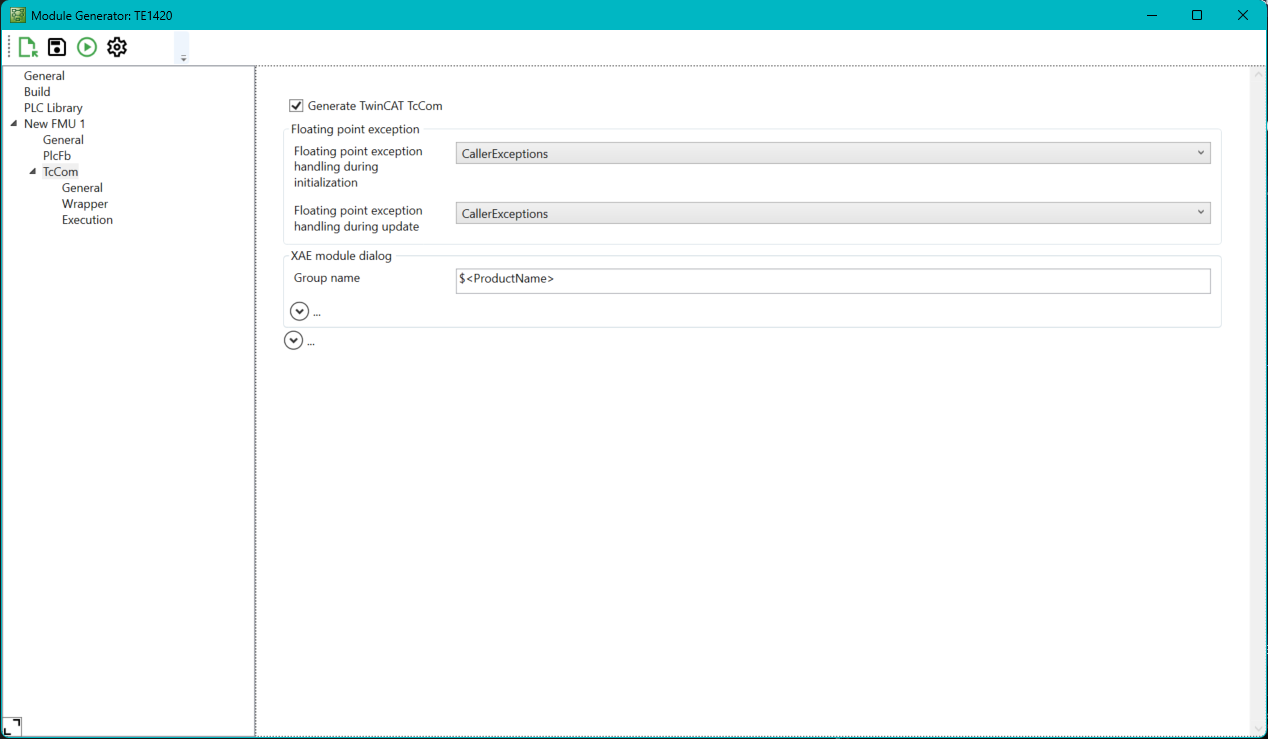

Reiter 'General'
Unter dem Reiter können Sie die allgemeinen Einstellungen des zu generierenden TcCOM-Moduls verändern. Dies betrifft unter anderem den Gruppennamen des Moduls und die Behandlung von Floating Point Exceptions.
Einstellung | Bedeutung | Kommandozeilenparameter |
|---|---|---|
Generate TwinCAT TcCom | Aktiviert, dass für diese FMU ein TcCOM-Modul erzeugt wird. | --Class.TcCom.GenerateTcCom Default: „true“ |
Floating point exception handling during initialization | Behandlung von Floating Point Exceptions während der Initialisierung des TcCOM-Moduls. | --Class.TcCom.InitExceptionHandling |
Floating point exception handling during update | Behandlung von Floating Point Exceptions während des Aufrufs des TcCOM-Moduls. | --Class.TcCom.UpdateExceptionHandling |
GroupName | Gruppenname, unter dem das generierte TcCOM-Modul im Auswahldialog TcCOM Object einfügen in der TwinCAT-3-Entwicklungsumgebung einsortiert wird. | --Class.TcCom.GroupName |
Zusätzlich gibt es noch die folgenden erweiterten Parameter, die standardmäßig zugeklappt sind und normalerweise nicht angepasst werden müssen. Hier sind zumeist bereits Templates hinterlegt, welche die Parameterwerte automatisch anpassen.
Einstellung | Bedeutung |
|---|---|
Group Display Name | Gruppenname, unter welchem das TcCOM-Modul im Insert TcCom-Object-Dialog einsortiert wird. |
Group icon | Icon der Gruppe unter welcher das TcCOM-Modul einsortiert wird. |
Module icon | Icon, welches für das TcCOM-Modul hinterlegt wird. Sichtbar im Insert TcCom-Object-Dialog angezeigt wird |
Online Change Support | Schaltet die Online-Change Unterstützung für die generierten TcCOM-Modul ein. |
TMC properties | Ermöglicht es zusätzliche Properties in der TMC-Datei zu hinterlegen. |
Use stop time | Definiert, ob nach der im Simulationstool definierten und in der Model Description hinterlegten Stop-Time die interne Ausführung des Codes gestoppt wird. Ist dieses Feld nicht aktiv, läuft die Simulation weiter, bis das TcCOM-Modul bzw. die Task gestoppt wird. |
Init state transition | Auswahl in welchem State die Initialisierungen im generierten TcCOM-Modul erfolgen. Dies hat Einfluss auf die zur Verfügung stehende Stack-Größe |
Create online parameters for initial values | Generiert für die Initialwerte Online-Parameter. |
IDs of OEM licenses | Hier können die License IDs für OEM-Lizenzen hinterlegt werden, welche durch das generierte Modul beim Aufstarten abgefragt werden sollen. |
