Einrichtung von Default-Einstellungen und MATLAB®-Path setzen

Initiale Einrichtung der Software

MATLAB^®-Pfade setzen

Wie unter Installation beschrieben, ist nach der Software-Installation die Ausführung der Files SetupTE14xx.p notwendig. Dieses Skript fügt die notwendigen Pfade Ihrem MATLAB^®-path hinzu. Um MATLAB^®-Pfade speichern zu können benötigt MATLAB^® -Administratorrechte.

SetupTE14xx.p zusätzlich nach jedem Produktupdate ausführen Um sicherzustellen, dass alle Pfade im MATLAB®-Path gesetzt sind, führen Sie das p-file bitte auch nach Updates des Produkts aus.

Default-Einstellungen setzen

Das Skript öffnet zudem einen Dialog, in dem Sie generelle Default-Einstellungen für das TwinCAT-Target speichern können. Diese Einstellungen gelten dann systemweit, also für alle installierten MATLAB^®-Versionen.

Wenn Sie ohne diesen Dialog das p-File ausführen möchten, können Sie folgenden Befehl nutzen:

SetupTE14xx('Silent', true);

Dabei werden die Standardwerte des Dialogs gesetzt.

Sie können die Einstellungen zu diesem Zeitpunkt setzen oder zu einem späteren Zeitpunkt einstellen/verändern.

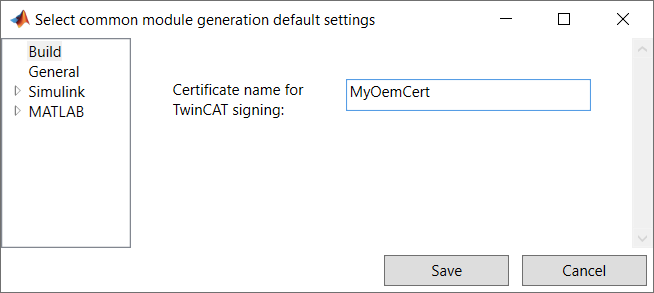

Im Dialog unter dem Reiter Build können Sie ein Default-Zertifikat zur Treibersignierung hinterlegen. Die Einrichtungsmöglichkeiten der Treibersignierung werden vollumfänglich im Kapitel Einrichtung der Treibersignierung erläutert.

Des Weiteren können Sie im Dialog die Hierarchie der generierten TwinCAT-Objekte beeinflussen.

Es gibt folgende Einstellungsmöglichkeiten im Dialog:

• VendorName
• GroupName (MATLAB^®) und
• GroupName (Simulink^®)

Die Hierarchie zeigt sich in TwinCAT an folgendem Beispiel:

• VendorName „TE140x Module Vendor“
• GroupName „TE140x“
• „MATLAB Modules“ für MATLAB^® und
• “Simulink Modules“ für Simulink^®

Einrichtung der Software verändern

Um die Default-Einstellungen des TwinCAT-Targets zu verändern, können Sie wie folgt in der MATLAB^® Console auf einen Dialog zugreifen:

TwinCAT.ModuleGenerator.Settings.Edit

Hier werden Ihnen diverse Einträge angeboten, die Sie als Default-Wert hinterlegen können.

Änderungen übernehmen
