Erstellte TwinCAT-Objekte selbst ausprobieren

Sie haben kein MATLAB® oder möchten einfach so mit dem TwinCAT Target for Simulink® kompilierte TwinCAT-Objekte ausprobieren?
Dann folgen Sie der untenstehenden Beschreibung.
1. TwinCATTemperatureController (ZIP):
Build 4024: Datei herunterladen
Build 4026: Datei herunterladen
2. ZIP entpacken und tmx-Archiv ausführen.
Im Zip liegen zwei tmx-archive als Executables.
3. Führen Sie diese aus.
Dadurch entpacken Sie die TwinCAT-Objekte in den korrekten TwinCAT-Pfad (Engineering Repository).
4. XAE öffnen und Instanzen anlegen.
Sie können nun in TwinCAT 3 neue TcCOM-Objekte anlegen. Sie finden die zwei Objekte unter „TE140x Module Vendor“ – TE140x – Simulink Modules.
5. Legen Sie die Instanzen an und weisen Sie eine TwinCAT-Task zu.
6. Aktivieren Sie die Konfiguration.
7. Binden Sie das zur Signierung verwendete Zertifikat in die Trust-List des Targets ein.
Das Target-System muss die verwendeten tmx-files laden. Diese tragen eine Signierung, erstellt mit einem OEM-Zertifikat. Das verwendete OEM-Zertifikat ist vermutlich noch nicht auf dem Target-System in der White-List.
8. Fügen Sie entsprechend das Zertifikat zur White-List hinzu.
9. Aktivieren Sie die Konfiguration.

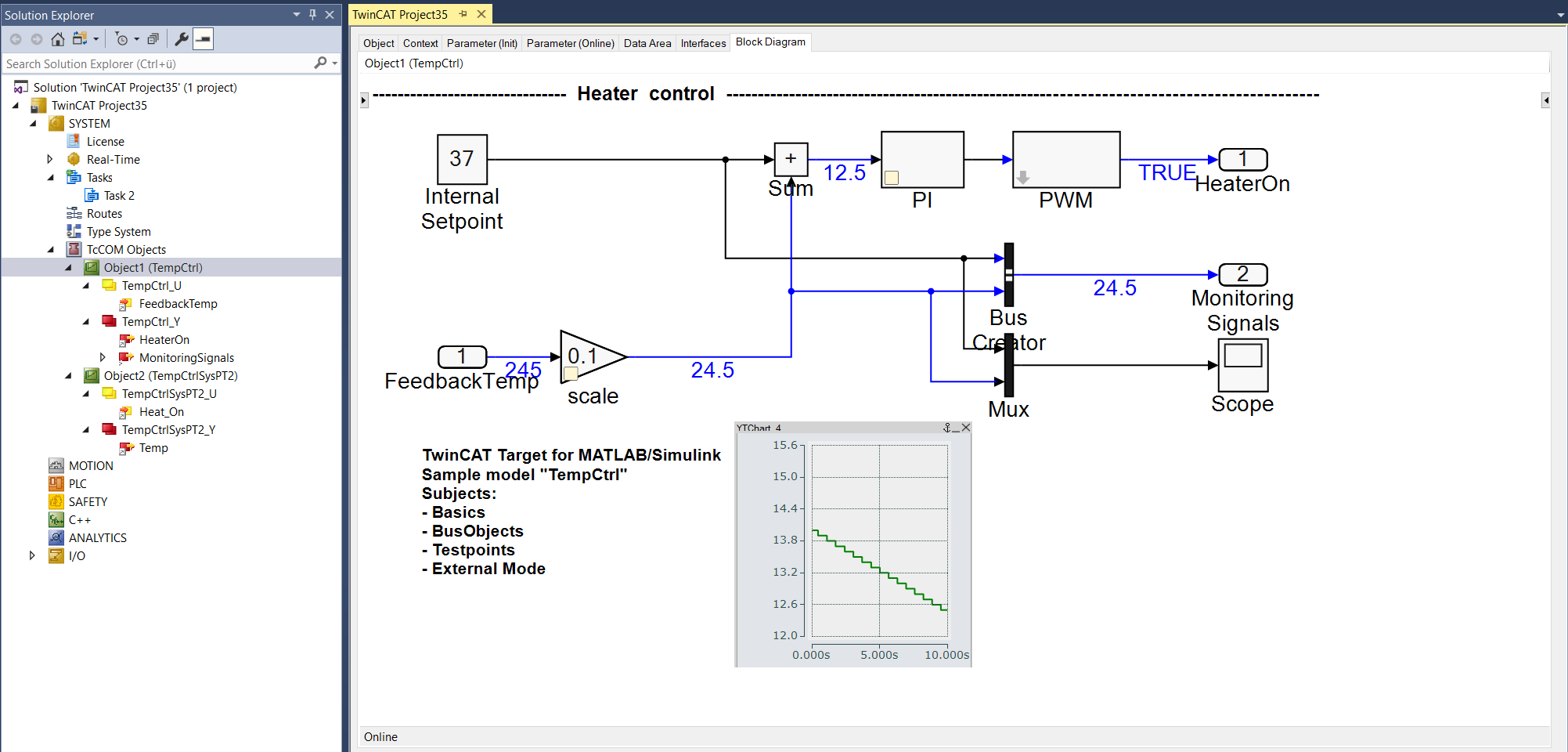

Nach Aktivierung der Konfiguration, können Sie im Block Diagram das Verhalten der Objekte beobachten und Parameter verändern.
Erstellte TwinCAT-Objekte selbst ausprobieren 1:

Notwendige Installation auf Ihrem Engineering System:

TwinCAT 3.1 Build 4026 Workloads

TwinCAT 3.1 Build 4024
