Bild Anzeige

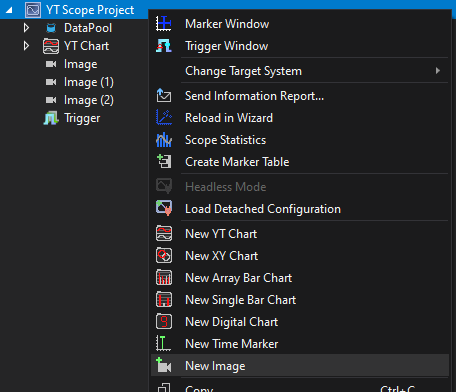

Um die Bilder der Bild Acquisition anzeigen zu können, kann über das Context Menü auf dem Scope Project oder einem beliebigen Chart ein neues „Image“ hinzugefügt werden. Ebenfalls kann per Drag Drop eine Bild Acquisition vom Data Pool auf ein Chart oder das Projekt bezogen werden.

Unter einem Projekt können beliebig viele Bilder liegen und unter einem Chart kann nur ein Bild liegen.

Je nach Position des Bildes besteht das Element aus mehreren dargestellten Objekten.

Wenn das Bild unter einem Chart eingefügt wird, wird in dem Chart noch ein weiterer Time-Marker eingeblendet, welcher immer die Position des aktuellen Bildes zeigt. Durch Bewegen des Time-Markers kann das aktuell angezeigte Bild Bildes verändert werden. Hinter dem Chart wird das aktuelle Bild angezeigt.

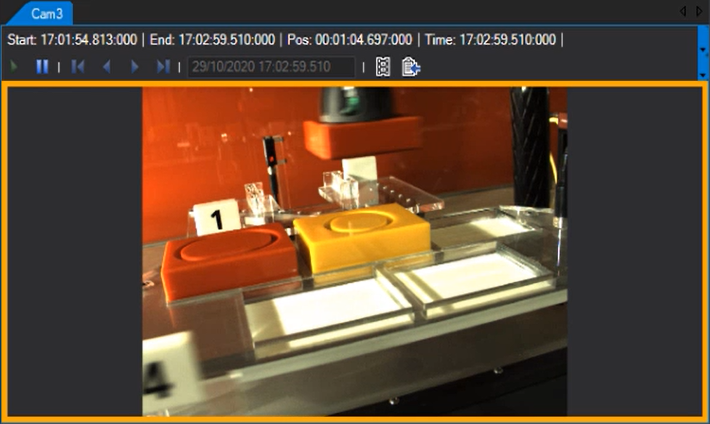

Ist das Bild unter einem Scope Project, sind die dargestellten Objekte an mehreren Stellen zu finden. In jedem Chart ist ein Time-Marker, welcher den aktuellen Zeitpunkt von dem Bild markiert. Außerdem gibt es noch eine weitere Bildansicht, welche neben die Charts gedockt werden kann. In der Ansicht sind nur die Daten und Informationen von dem einen Bild zu finden. Zur besseren Wiedererkennung zwischen den Time-Markern in den Charts und der Bildansicht ist das Bild in der Markerfarbe umrandet.

Über dem aktuellen Bild wird in dem Filmspur Control auch noch eine Übersicht über den ganzen Record angezeigt.

Das Control kann mit dem Filmspur Icon

eingeblendet und wieder ausgeblendet werden.

Innerhalb der Filmspur werden oberhalb der Zeitachse in zwei Ebenen Bilder der Aufnahme angezeigt.

In der hinteren Ebene werden Bilder von der ganzen Aufnahmedauer eingeblendet. Mit einem Klick auf ein Bild springt auch das große Bild zu dem Zeitpunkt und zeigt das angeklickte Bild in groß an.

In der vorderen Ebene wird die Lupe angezeigt. Diese dient zum besseren und genaueren Scrollen durch die Bilder. Mit der Maus lässt sich die Lupe über den Zeitstrahl ziehen, um die Position des aktuellen Bildes zu verändern. Innerhalb der Lupe werden weitere Bilder angezeigt. Zentral wird das aktuelle Bild angezeigt und rechts und links daneben werden die direkt vorherigen oder darauffolgende Bilder angezeigt. Mit einem Klick auf die Bilder springt die aktuelle Bildposition auf das nächste Bild. So kann Bild für Bild durch die Aufnahme gescrollt werden. Zusätzlich zu den Bildern zeigt die Lupe auch die aktuelle Position auf dem Zeitstrahl an.

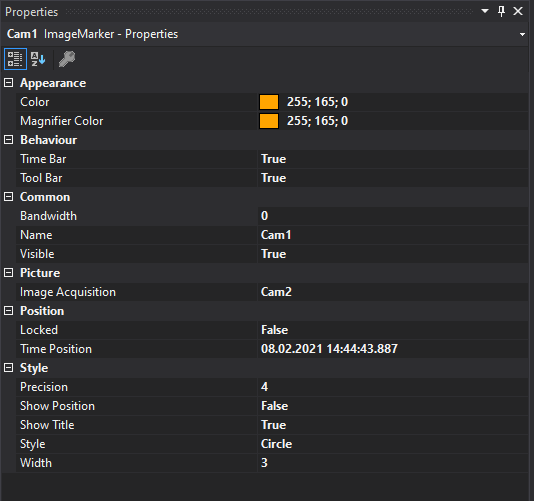

Neben den Standardeinstellungen der Marker gibt es noch ein paar weitere Einstellungen:
