Dynamic-Style-Condition

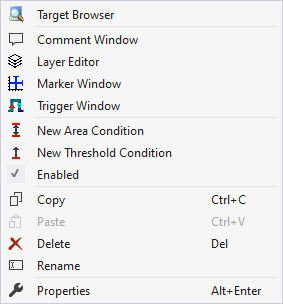

Im TwinCAT 3 Scope gibt es 2 verschiedene Conditions. Zum einen die Threshold-Condition, welche prüft ob ein Wert oberhalb oder unterhalb einer Grenze liegt. Zum anderen die Area-Condtion, welche prüft ob ein Wert innerhalb eines Bereiches liegt. Die Conditions können über das Kontextmenü des Dynamic Styles hinzugefügt werden:
Threshold-Condition
Eine Threshold-Conditions hat folgende Eigenschaften:
Enabled | Aktiviert diese Condition |
Threshold | Stellt den Grenzwert der Umschaltung ein |
Operator | Gibt den Vergleichsoperator zwischen Grenzwert und Vergleichswert an (kleiner, kleiner/gleich, größer/gleich, oder größer) |
Area-Condition
Eine Area-Condition hat folgende Eigenschaften:
Enabled | Aktiviert diese Condition |
Lower Limit | Die untere Grenze des zu prüfenden Bereichs |
Lower Operator | Vergleichsoperator für die untere Grenze (größer oder größer/gleich) |
Upper Limit | Die obere Grenze des zu prüfenden Bereichs |
Upper Operator | Vergleichsoperator für die obere Grenze (kleiner oder kleiner/gleich) |
