Measurement-Projekt erstellen

Wählen Sie im Menü File > New den Befehl Project. Wählen Sie in dem sich öffnenden Dialog die Kategorie TwinCAT Measurement und das gewünschte Template.

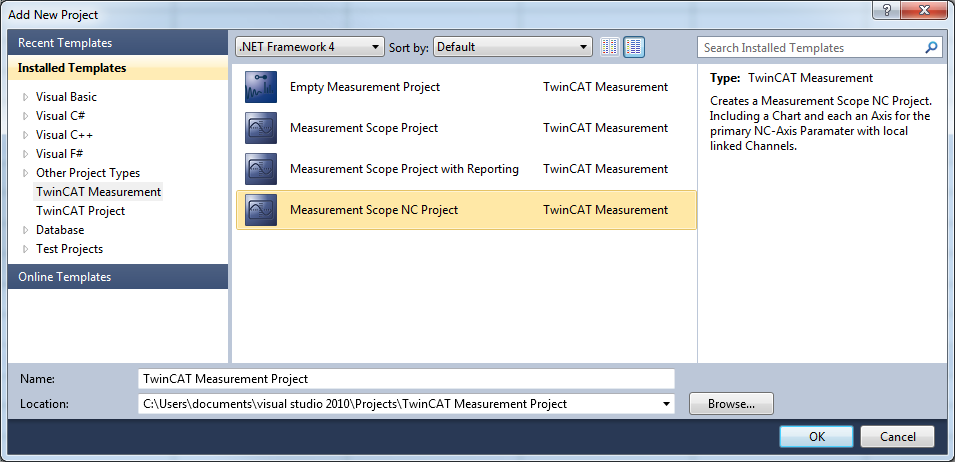

Measurement-Projekt erstellen 1:

Verfügbare Templates:

Empty Measurement Project

Leeres Measurement-Projekt. Hier können Scope-Konfigurationen (.sv2 | .tcscope | .tcscopex) oder Scope-Daten (.svd | .svdx) nachträglich eingefügt werden.

Scope YT Project

Enthält eine Scope-Instanz sowie ein vorkonfiguriertes YT Chart mit einer entsprechenden Achse.

Scope YT Project with Reporting

Siehe „Scope YT Project“ + eine vorgefertigte Druckvorlage zum Drucken von Charts.

Scope YT NC Project

Enthält eine Scope-Instanz, die speziell für das Arbeiten mit Antriebsachsen vorkonfiguriert wurde. Das Template kann sehr einfach auf die Anzahl der tatsächlich konfigurierten Antriebsachsen erweitert werden.

Scope XY Project

Enthält eine Scope-Instanz sowie ein vorkonfiguriertes XY Chart mit einer entsprechenden Achse.

Scope XY Project with Reporting

Siehe „Scope XY Project“ + eine vorgefertigte Druckvorlage zum Drucken von Charts.

Scope Array Bar Project

Enthält eine Scope-Instanz sowie ein vorkonfiguriertes Array Bar Chart mit einer entsprechenden Achse.
