Darstellungen
Mit dem Table Chart können Sie Kanalwerte je nach Datentyp in verschiedenen Formaten anzeigen. Sie können Darstellungen individuell pro Kanal konfigurieren oder in den User-Einstellungen Default-Werte definieren.
Unterstützte Darstellungen nach Datentyp
Datentyp | Verfügbare Darstellungen |
|---|---|
Bit / Boolean | Boolesche Werte (True/False), Dezimal (0/1), Binär (0b0/0b1) |
Integer (8, 16, 32, 64 Bit, vorzeichenbehaftet/vorzeichenlos) | Dezimal (Standardbasis-10), Hexadezimal (Basis-16, 0x1A), Binär (Basis-2, 0b11010), Oktal (Basis-8, 0o) |
Real / Float (32, 64 Bit) | Dezimal (Standard-Fließkommadarstellung) |
User-Einstellungen

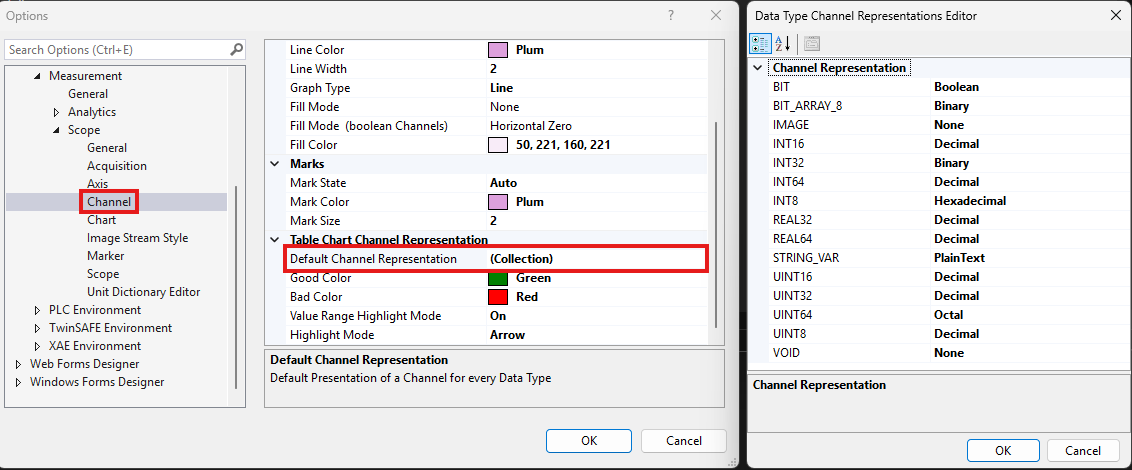

In den Scope-User-Einstellungen können Sie für jeden Datentyp eine Default-Darstellung definieren. Wenn ein neuer Kanal zu einem Table Chart hinzugefügt wird, wird automatisch das von Ihnen bevorzugte Format verwendet (z. B. wird ein 8-Bit-Integer immer als Hexadezimalzahl angezeigt).
