Snapshots

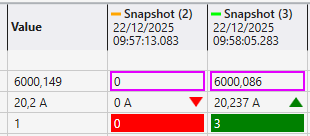

Ein Snapshot im Table Chart ist eine leistungsstarke Funktion zur Erfassung des Zustands aller Kanäle zu einem bestimmten Zeitpunkt. Auf diese Weise lassen sich aktuelle Werte mit Werten aus der Vergangenheit (dem Snapshot) vergleichen. Um Unterschiede zwischen dem Snapshot und dem Live-Wert visuell hervorzuheben, stehen mehrere Einstellungen zur Verfügung: Rahmen, Pfeil und Hintergrund (LINK ZU KANALEINSTELLUNGEN)

Snapshots erstellen

Die Erstellung eines Snapshots wird manuell über die Schaltfläche in der Symbolleiste ausgelöst. Es friert alle aktuellen Werte aller Kanäle in der Tabelle ein. Es wird eine neue Spalte hinzugefügt, die diesen Zeitstempel und alle seine Werte darstellt. Snapshots werden als .tac-Dateien (TwinCAT Analytics Container) auf dem Laufwerk gespeichert und können auch in andere Projekte geladen werden.

Laden von Snapshots

Snapshots können über das Kontextmenü "Snapshot laden" oder durch einfaches Drag-and-Drop aus Ihrem Dateisystem in jedes Table Chart-Projekt geladen werden. Dadurch wird wieder eine neue Spalte in der Tabelle angelegt. Ein geladener Snapshot verhält sich genauso wie ein neu erstellter Snapshot. Wenn Sie einen gespeicherten Snapshot laden, enthält das Diagramm möglicherweise nicht die Kanäle für alle gespeicherten Erfassungen des Snapshots. Das Diagramm fügt leere Zeilen für diese hinzu und zeigt nur ihren Wert für den Snapshot an. Wenn Kanäle für die Erfassung innerhalb des Snapshots vorhanden sind, werden sie zu dieser Zeile hinzugefügt. Wenn Sie eine Live-Acquisition hinzufügen, die mit einer der leeren Zeilen übereinstimmt, kann das Table Chart die Snapshot-Daten automatisch wieder mit dem Live-Kanal verbinden und den historischen Snapshot-Wert mit dem aktuellen Live-Wert abgleichen, so dass es sich wie eine reguläre Live-Acquisition verhält.
