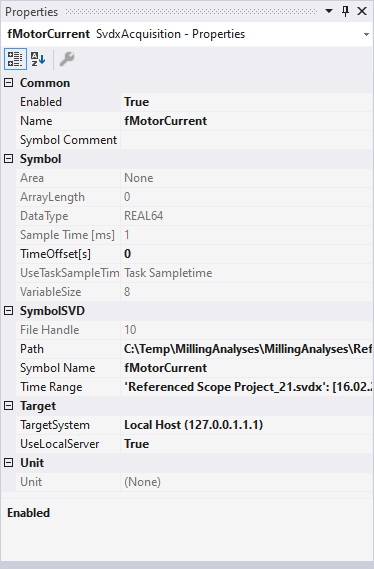

svdx Acquisition

Enabled

Hier wird entschieden, ob der konfigurierte Kanal aufgezeichnet werden soll oder nicht.

Name

Hier kann der Name der Acquisition bearbeitet werden.

Symbol Comment

Hier wird der tatsächliche Symbolkommentar angezeigt, sobald einer vorhanden ist.

Area

Gibt den Bereich der Variablen an.

ArrayLength

Gibt die Länge des ausgewählten Arrays an.

DataType

Gibt den Datentyp der ausgewählten Variablen an.

ForceOversampling

Angabe, ob die angegebene Variable eine Oversamplingvariable ist.

SampleTime [ms]

Einstellung, in welchen Abständen die Variable abgetastet werden soll.

TimeOffset[s]

Dient zur einmaligen Manipulation des Original-Zeitstempels bei der Aufnahme des Datenpunktes. So können Gangunterschiede von verschiedenen Zielsystemen ausgeglichen werden. Die Gangunterschiede müssen dabei manuell vom Nutzer ermittelt werden.

UseTaskSampleTime

Hier kann eingetragen werden, ob die Daten der gewählten Variablen mit der TaskSampleTime oder mit einer FreeSampleTime abgetastet werden sollen. Bei FreeSampleTime ist es möglich, die Sample Time einzustellen.

VariableSize

Zeigt die Größe der Variablen in Bytes

File Handle

Gibt das Handle auf die Variable in der SVDX Datei an.

Path

Auswählen des Pfades der SVDX Datei.

Symbol Name

Symbolname der ausgewählten Variablen.

Time Range

Auswählen, welcher Zeitbereich der historischen Aufnahme in der neuen Aufnahme verwendet werden.

TargetSystem

Gibt das Zielsystem an, von dem eine Aufnahme gemacht werden soll. Dies ist automatisch das Zielsystem der gewählten Variablen.

UseLocalServer

Wenn diese Option gesetzt ist, wird der auf dem System des Scope Views installierte Scope Server für die Aufnahme verwendet. Ist die Option nicht gesetzt, wird versucht sich auf den Remote Server des Zielsystems zu verbinden.
