Bode Plot - Tool Bar

Mit der Toolbar wird die Aufnahme eines Bode Plots gestartet und gestoppt. Hierbei werden die eingestellten Parameter zur Ansteuerung der eingestellten Antriebs-Achse genutzt um das gesuchte Frequenzprofil abzufahren.

WARNUNG

Verletzungsgefahr durch automatisches Loslaufen der Antriebsachse

Zur Erstellung der Bode-Plot-Aufnahme führt die Antriebsachse einen von den Einstellungen abhängigen Bewegungsablauf durch. Mit dem Start der Bode-Plot-Aufnahme läuft die Antriebsachse eigenständig entsprechend des eingestellten Bewegungsprofils los und kann Mensch und Material gefährden. Während der Bode-Aufnahme ist die Antriebsachse weiterhin in den Applikationskontext eingebunden (z. B. Freigaben, Überwachung, ...).

Sorgen Sie während der Bode-Plot-Aufnahme für eine entsprechende Sicherung.

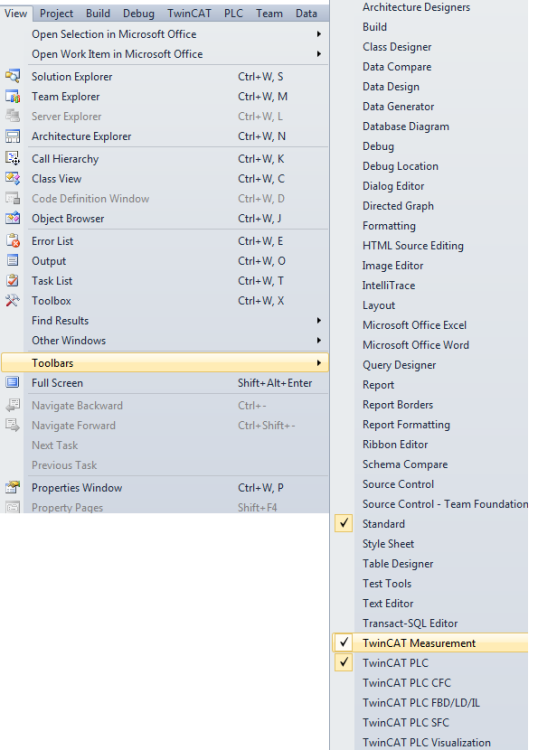

Falls die Toolbar nicht standardgemäß sichtbar ist, oder geschlossen wurde, kann die Toolbar unter View > Toolbars > TwinCAT Measurement wieder aktiviert werden.

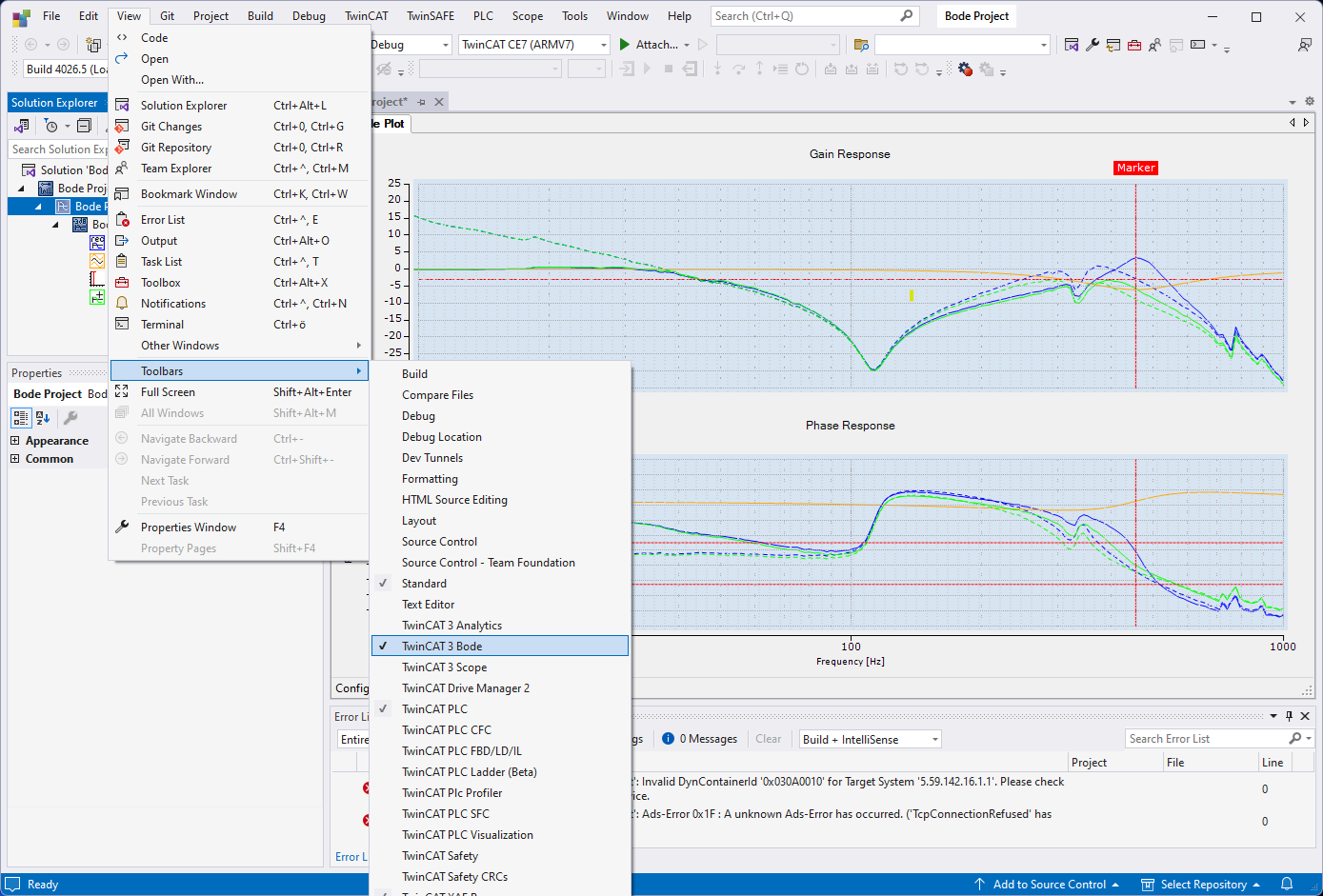

Bode Plot - Tool Bar 1:

Folgende Elemente sind per Default in der Toolbar vorhanden:

	Start Record: Alle am selektieren Bode-Projekt angeschlossenen Plots starten parallel die Aufnahme. Die eingestellten Parameter werden dabei zur Ansteuerung der Achsen genutzt.
	Stop Record: Alle am selektieren Bode-Projekt angeschlossenen Plots brechen die Aufnahme ab. Die angeschossenen Antriebsachsen werden in die Ursprüngliche Betriebsart zurück versetzt.
