Quickstart
Das folgende Kapitel soll einen leichten Einstieg in die Verwendung des TwinCAT 3 PLC Profilers ermöglichen.
- Ausgangspunkt ist ein laufendes Projekt auf einer TwinCAT 3.1 Runtime der Version 3.1.4026.0 oder neuer.

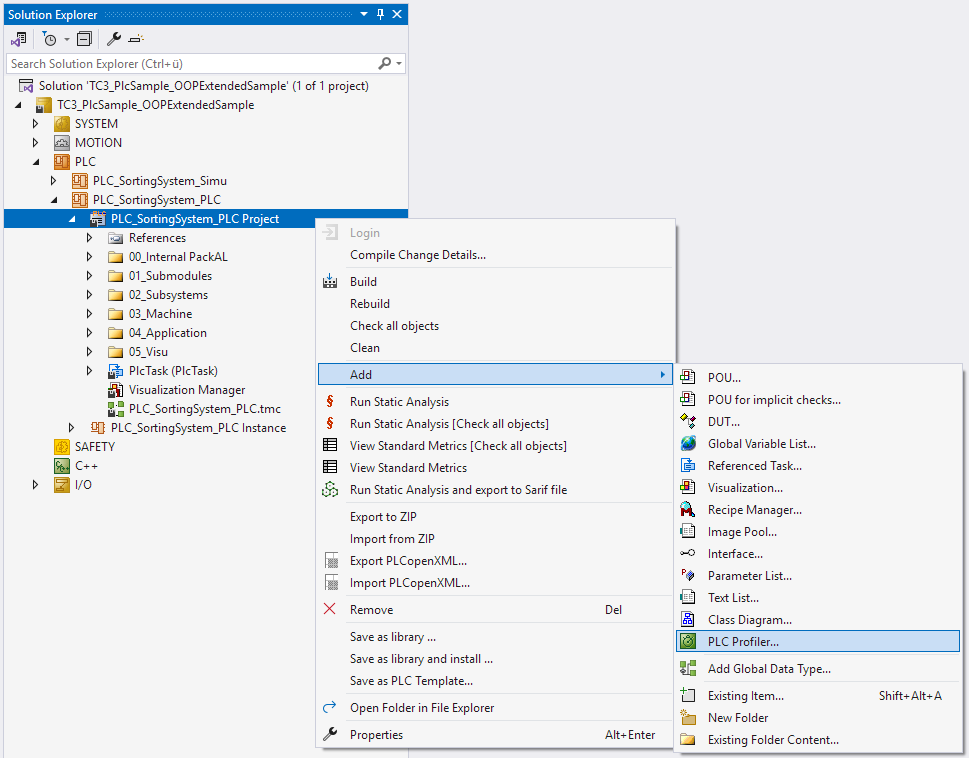

- 1. Fügen Sie den PLC Profiler über das Kontextmenü im Projektbaum zu Ihrem SPS-Projekt hinzu.
- 2. Vergeben Sie einen Namen für die Konfiguration und legen Sie fest, ob Sie diese als Black- oder Whitelist anlegen wollen.
- 3. Bestätigen Sie mit Add.

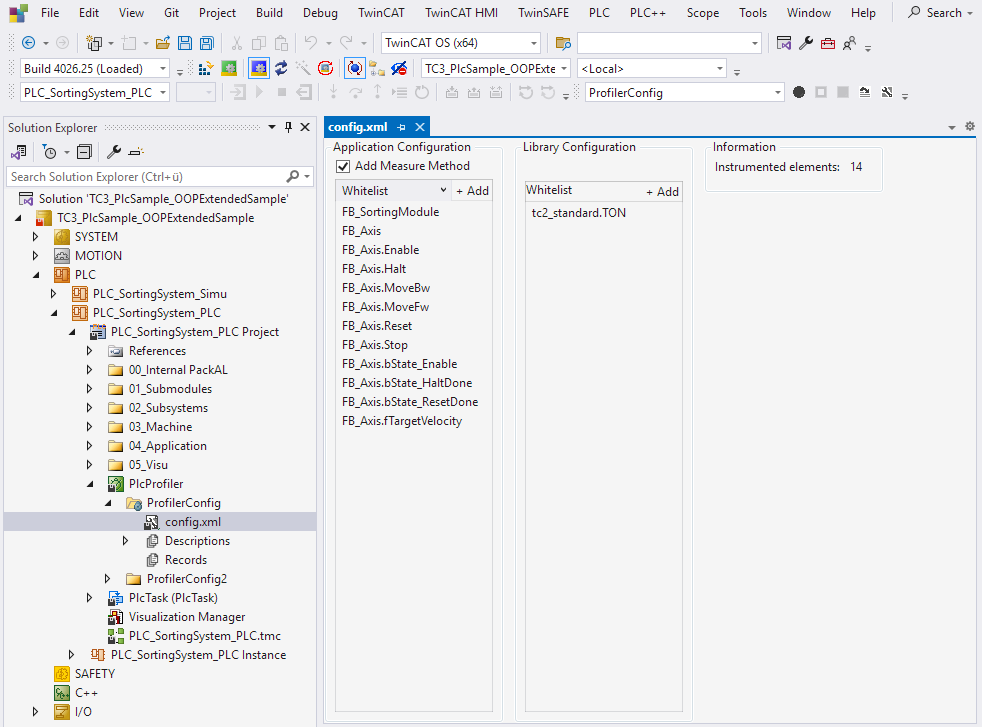

- 4. Öffnen Sie config.xml und passen Sie die Konfiguration für die Profiler-Aufnahme an.

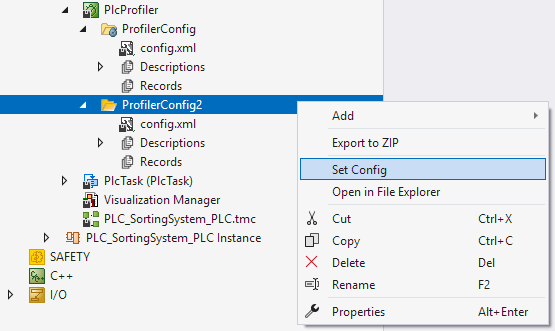

- 5. Wenn Sie nur eine Konfiguration anlegen, wird diese automatisch aktiv gesetzt. Bei mehreren Konfigurationen setzen Sie die gewünschte Konfiguration über das Kontextmenü im Projektbaum.
- 6. Kompilieren Sie das SPS-Projekt und führen Sie einen Download aus bzw. aktivieren Sie die Konfiguration.
- 7. Starten Sie die SPS.
- 8. Starten Sie eine Aufnahme über die Toolbar.
- 9. Die Aufnahme des Profilers beginnt.
- 10. Beenden Sie die Aufnahme über die Toolbar.

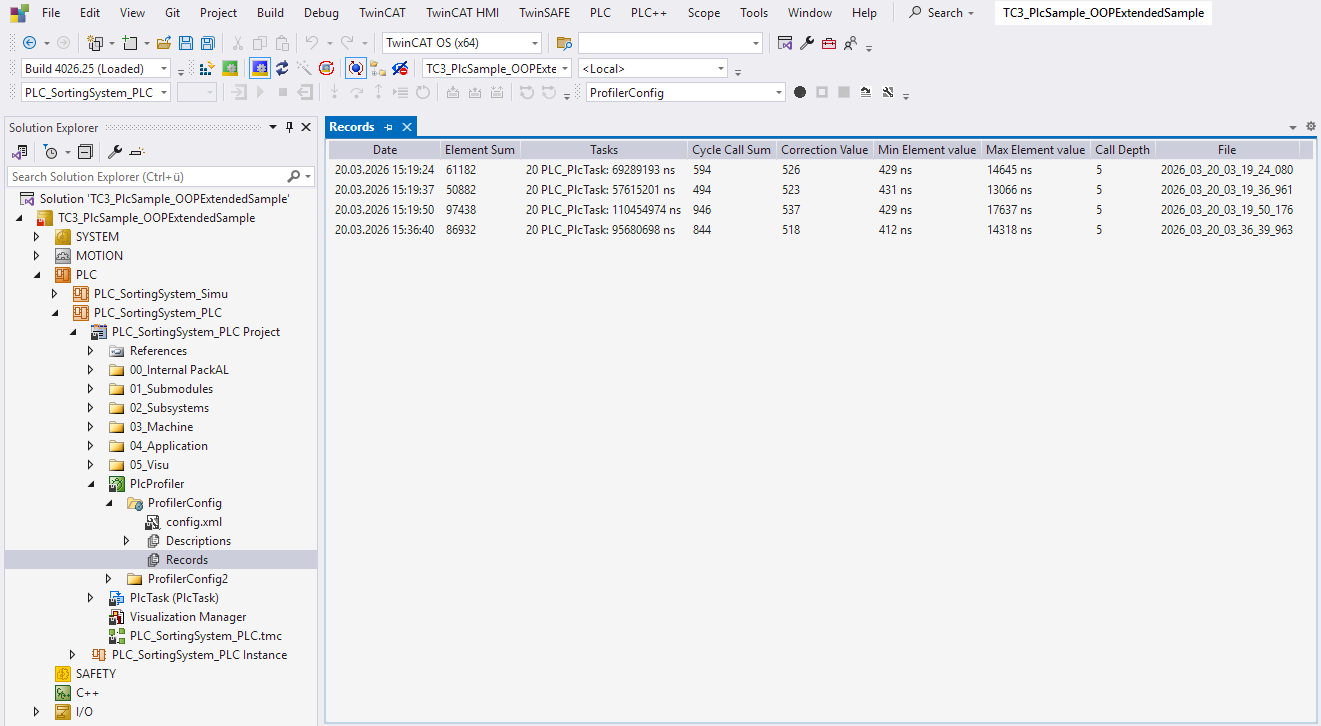

- 11. Öffnen Sie das Fenster Records.
- 12. Selektieren Sie den Report Ihrer Wahl.

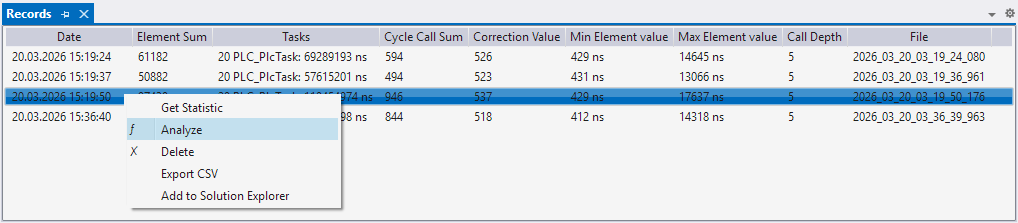

- 13. Öffnen Sie mit der rechten Maustaste das Kontextmenü.
- 14. Klicken Sie auf Analyze.

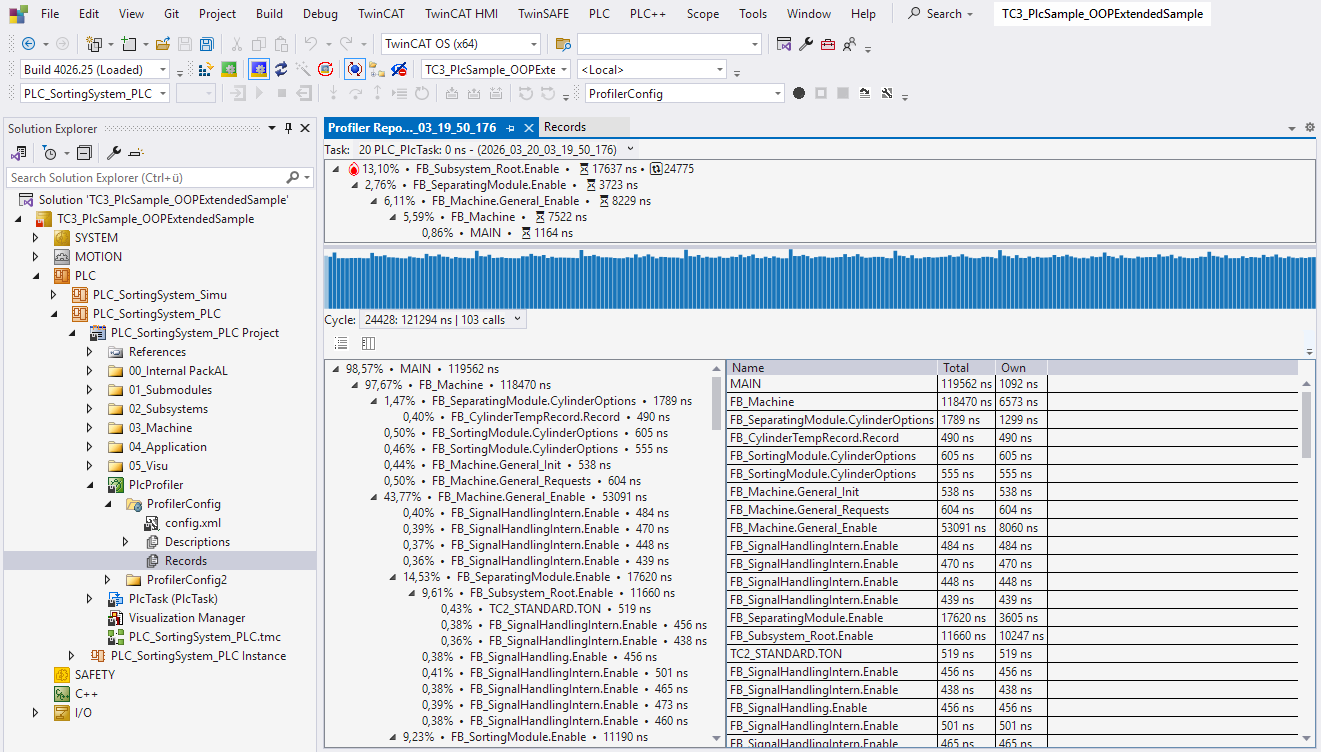

- Der Report View öffnet sich und Sie können die Aufnahme analysieren
