FAQ (Häufig gestellte Fragen)
Das neu erzeugte Simulations-SPS-Projekt enthält keine Ein- und Ausgänge.
Das System meldet "Die System Manager Konfigurationsdatei 'XXX.wsm' kann nicht geöffnet werden. Wahrscheinlich ist die Datei durch eine andere System Manager Instanz blockiert!"
Problem:
Der 'TwinCAT System Manager' wird vom 'TwinCAT Simulation Manager' als 'Out-of-process'-COM-Server angesprochen. Sie laufen als zwei verschiedene Prozesse (EXE-Files), die miteinander kommunizieren.
Es kommt nun zu dieser Fehlermeldung, wenn ein System Manager Prozess nicht mehr angesprochen werden kann. Da keine zweite System Manager Instanz auf derselben Konfigurationsdatei gestartet werden darf ist das System blockiert.
Lösung:
Der blockierte System Manager Prozess muss beendet werden. Dazu führen sie bitte die folgenden Schritte aus:

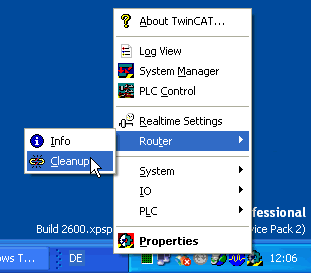

- Router Cleanup (in manchen Fällen reicht dieser Schritt schon)

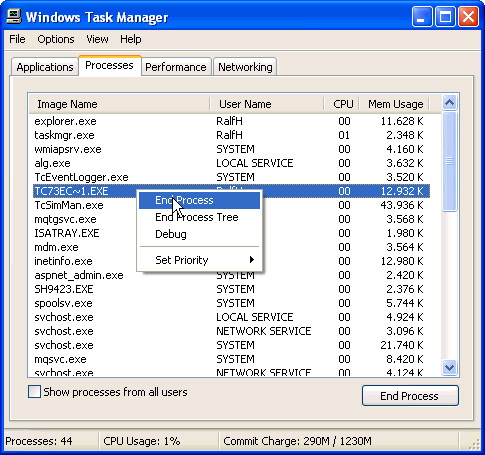

- Den System Manager Prozess beenden
- Wenn sich der System Manager Prozess nicht beendet, sollte noch einmal ein Router Cleanup angestoßen werden. Spätestens jetzt sollte sich der System Manager Prozess beenden!
Fehlermeldung:
"Die PlcControl Symbol Datei für das Projekt 'XXX' wurde nicht gefunden. Die System Manager Konfiguration muss korrigiert werden, bevor sie benutzt werden kann!"
Problem:
Die im System Manager angegebene Symbol Datei (*.tpy) konnte nicht gefunden werden!
Lösung:
Verbinden Sie in der System Manager Konfiguration die Symbol Datei erneut und lesen die Symbolik neu ein ("Rescan").
Das neu erzeugte Simulations-SPS-Projekt enthält keine Ein- und Ausgänge
Problem:
Die folgenden Bedingungen müssen zu erzeugen von lokierten Variablen erfüllt sein:
- Die Original-SPS-Projekte müssen lokierte Variablen enthalten, die dann in das Simulations-SPS-Projekt exportiert werden können.
- Die Simulations-SPS-Symbole müssen im Simulations-Projekt benutzt werden
- Das Simulations-SPS-Projekt muß kompiliert sein.
Lösung:
Bitte kontrollieren Sie ob in der Simulations-SPS Symbole erzeugt wurden und diese dann auch benutzt werden, da der Codeerzeuger nicht benutzte Symbole bei der Compilation ignoriert. Aufrufe von Programm-POEs werden nicht in der Simulations-SPS erzeugt, sie müssen eventuell nachgepflegt werden. .
Achten Sie auch darauf, daß die benutzten Symbol-Adressbereiche groß genug sind. Der PLC Control Compiler erzeugt dann folgende Fehler:
Error: Variable 'X' to large for address %ADDRESS
Vergrößern Sie in diesm Fall den Speicher in den ProjektOptionen des betreffenden SPS-Projektes.
Wenn das Simulations-SPS-Projekt nun fehlerfrei kompiliert ist, lassen sich die Symbole im Simulations Manager durch "Neu einlesen" auf dem entsprechenden SPS-Knoten aktualisieren.
