Versionsidentifikation EtherCAT Geräte

Bezeichnung

Ein Beckhoff EtherCAT-Gerät verfügt über eine 14stellige Bezeichnung, die sich zusammensetzt aus

Beispiel

Familie

Typ

Version

Revision

EL3314-0000-0016

EL-Klemme
(12 mm, nicht steckbare Anschlussebene)

3314 (4 kanalige Thermoelementklemme)

0000 (Grundtyp)

0016

CU2008-0000-0000

CU-Gerät

2008 (8 Port FastEthernet Switch)

0000 (Grundtyp)

0000

ES3602-0010-0017

ES-Klemme
(12 mm, steckbare Anschlussebene)

3602 (2 kanalige Spannungsmessung)

0010 (Hochpräzise Version)

0017

Versionsidentifikation EtherCAT Geräte 1:

  • Die Bestellbezeichnung setzt sich zusammen aus
    Familienschlüssel, Typ, Version
  • Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet.
    Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn nicht anders angegeben.
    Jeder Revision zugehörig ist üblicherweise eine XML-Beschreibung (ESI, EtherCAT Slave Information), die zum Download auf der Beckhoff Webseite bereitsteht.
  • Typ, Version und Revision werden als dezimale Zahlen gelesen.

Seriennummer

Beckhoff EtherCAT Geräte verfügen in der Regel über eine 8 stellige Seriennummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an.

Syntax der Seriennummer

Aufbau der Seriennummer: KK YY FF HH

KK - Produktionswoche (Kalenderwoche)
YY - Produktionsjahr
FF - Firmware-Stand
HH - Hardware-Stand

Beispiel mit Ser. Nr.: 12 06 3A 02:

12 - Produktionswoche 12
06 - Produktionsjahr 2006
3A - Firmware-Stand 3A
02 - Hardware-Stand 02



Beispiele für Seriennummerangaben

Versionsidentifikation EtherCAT Geräte 2:

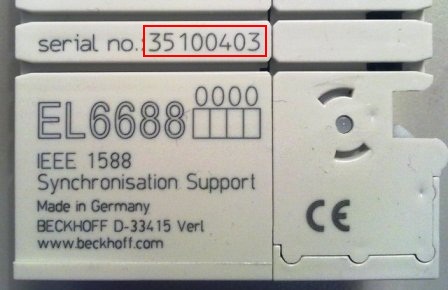

Abb. 1: EL6688 EL-Klemme



Versionsidentifikation EtherCAT Geräte 3:

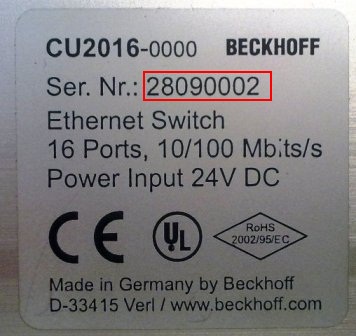

Abb. 2: CU2016 Switch



Versionsidentifikation EtherCAT Geräte 4:

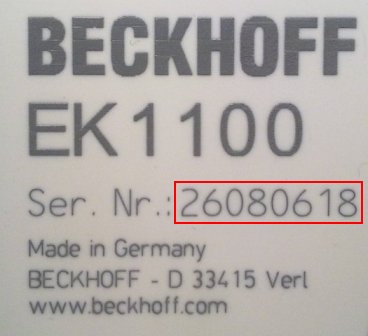

Abb. 3: EK1100 EtherCAT Koppler
