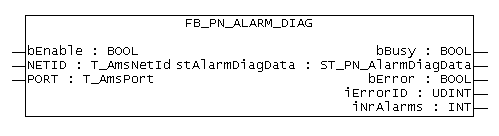

FB_PN_ALARM_DIAG

 VAR_INPUT

VAR_INPUT
    bEnable : BOOL;
    NETID   : T_AmsNetId;(* AMS Net ID from Controller *)
    PORT    : T_AmsPort; (* Port used by Controller to communicate with Device *)
END_VAR

bEnable : Aktivierung des Bausteins

NETID : AMS Net ID des Controllers

PORT : Port, über den der Controller mit dem Gerät kommuniziert ( Port = Device ID + 1000hex )

VAR_OUTPUT

VAR_OUTPUT
    bBusy           : BOOL;
    stAlarmDiagData : ST_PN_AlarmDiagData;
    bError          : BOOL;
    iErrorID        : UDINT;
    iNrAlarms       : INT;
END_VAR

bBusy : Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen.

stAlarmDiagData : Über diese Struktur werden Diagnose Messages ausgegeben. Solange das StausBit [0x0010 = At least one AlarmCR got a diagnosis alarm] am PLC Eingang ansteht, wird in jedem Zyklus ein Alarm  über die Struktur ausgegeben.

bError : Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde.

iErrorID : Liefert bei einem gesetzten bError-Ausgang eine ADS Fehlernummer.

iNrAlarms : Anzahl der zuletzt ausgelesenen Alarme.

VAR

VAR
        PnIoBoxDiag AT %I* : WORD; (*Hardware Input*)
END_VAR

PnIoBoxDiag : Hardware-Eingang. Diese Variable ist mit mit dem PROFINET-Gerät zu verknüpfen. Über eine Statusänderung dieser Variable wird dem SPS Programm mitgeteilt, dass neue Alarm Diagnose in dem verknüpften PROFINET-Gerät anstehen.

Voraussetzungen
