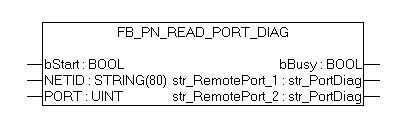

FB_PN_READ_PORT_DIAG

VAR_INPUT

VAR_INPUT
    bStart  : BOOL;
    NETID   : T_AmsNetId;(* AMS Net ID from Controller *)
    PORT    : T_AmsPort; (* Port used by Controller to communicate with Device *)
END_VAR

bStart :    Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert

NETID :     AMS Net ID des Controllers

PORT :     Port über den der Controller mit dem Gerät kommuniziert ( Port = Device ID + 1000hex )

VAR_OUTPUT

VAR_OUTPUT
    bBusy             : BOOL;
    str_RemotePort_1  : str_PortDiag;
    str_RemotePort_2  : str_PortDiag;
END_VAR

bBusy :    Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen.

str_RemotePort_1 :    Diese Struktur enthält die Diagnose Informationen zu Port 1 .

str_RemotePort_2 :    Diese Struktur enthält die Diagnose Informationen zu Port 2 .

Voraussetzungen
