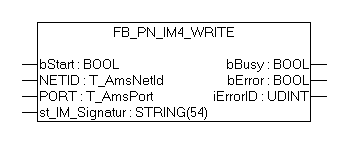

FB_PN_IM4_WRITE

VAR_INPUT

VAR_INPUT
    bStart          : BOOL;
    NETID           : T_AmsNetId;(* AMS Net ID from Controller *)
    PORT            : T_AmsPort; (* Port used by Controller to communicate with Device *)
    st_IM_Signatur  : STRING(54);
END_VAR

bStart :    Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert

NETID :     AMS Net ID des Controllers

PORT :     Port, über den der Controller mit dem Gerät kommuniziert ( Port = Device ID + 1000hex )

st_IM_Signatur :    Signatur des Herstellers, die auf das Gerät geschrieben wird.

VAR_OUTPUT

VAR_OUTPUT
    bBusy       : BOOL;
    bError      : BOOL;
    iErrorID    : UDINT;
END_VAR

bBusy :    Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen.

bError :    Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde.

iErrorID: Liefert bei einem gesetzten bError-Ausgang eine ADS Fehlernummer.

Voraussetzungen
