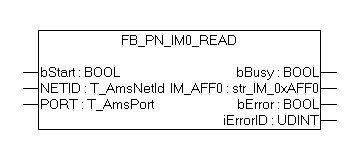

FB_PN_IM0_READ

FB_PN_IM0_READ 1:

Mit diesem Funktionsbaustein liest der PROFINET-Controller alle I&M 0 ( Identification & Maintenance ) Daten aus einem über den Eingang Port referenzierten Gerät.
Der Frameaufbau der I&M0 Funktion entspricht dem Index 0xAFF0 nach PROFINET Standard.

VAR_INPUT

VAR_INPUT
    bStart  : BOOL; NETID   : T_AmsNetId;(* AMS Net ID from Controller *)
    PORT    : T_AmsPort; (* Port used by Controller to communicate with Device *)
END_VAR

bStart : Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert

NETID: AMS Net ID des Controllers

PORT: Port, über den der Controller mit dem Gerät kommuniziert ( Port = Device ID + 1000hex )

VAR_OUTPUT

VAR_OUTPUT
    bBusy    : BOOL;
    IM_AFF0  : str_IM_0xAFF0;
    bError   : BOOL;
    iErrorID : UDINT;
END_VAR

bBusy : Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen.

IM_AFF0: Ausgabe des vom Gerät gelieferten I&M0 Frames in einer Struktur. str_IM_0xAFF0.

bError: Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde.

iErrorID: Liefert bei einem gesetzten bError-Ausgang eine ADS Fehlernummer.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS Bibliotheken
TwinCAT v2.11.0 R3	PC or CX (x86, ARM)	TcProfinetDiag.Lib
