Versionsidentifikation EtherCAT Geräte

Bezeichnung

Ein Beckhoff EtherCAT-Gerät verfügt über eine 14stellige Bezeichnung, die sich zusammensetzt aus

Familienschlüssel
Typ
Version
Revision

Beispiel	Familie	Typ	Version	Revision
EL3314-0000-0016	EL-Klemme (12 mm, nicht steckbare Anschlussebene)	3314 (4 kanalige Thermoelementklemme)	0000 (Grundtyp)	0016
CU2008-0000-0000	CU-Gerät	2008 (8 Port FastEthernet Switch)	0000 (Grundtyp)	0000
ES3602-0010-0017	ES-Klemme (12 mm, steckbare Anschlussebene)	3602 (2 kanalige Spannungsmessung)	0010 (Hochpräzise Version)	0017

Die Bestellbezeichnung setzt sich zusammen aus

Familienschlüssel
Typ
Version

Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet.
Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn nicht anders angegeben.
Jeder Revision zugehörig ist üblicherweise eine XML-Beschreibung (ESI, EtherCAT Slave Information), die zum Download auf der Beckhoff Webseite bereitsteht.
Typ, Version und Revision werden als dezimale Zahlen gelesen.

Seriennummer

Beckhoff EtherCAT Geräte verfügen in der Regel über eine 8-stellige Seriennummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an.

Syntax der Seriennummer

Aufbau der Seriennummer: KK YY FF HH

KK - Produktionswoche (Kalenderwoche)
YY - Produktionsjahr
FF - Firmware-Stand
HH - Hardware-Stand

Beispiel mit Ser. Nr.: 12 06 3A 02:

12 - Produktionswoche 12
06 - Produktionsjahr 2006
3A - Firmware-Stand 3A
02 - Hardware-Stand 02

Beispiele für Seriennummerangaben

Versionsidentifikation EtherCAT Geräte 1:

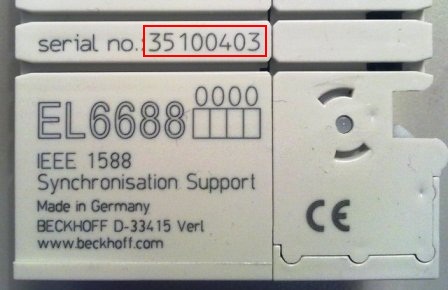

Abb. 1: EL6688 EL-Klemme

Versionsidentifikation EtherCAT Geräte 2:

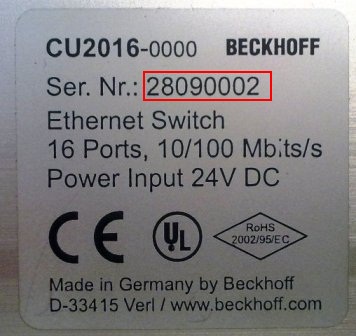

Abb. 2: CU2016 Switch

Versionsidentifikation EtherCAT Geräte 3:

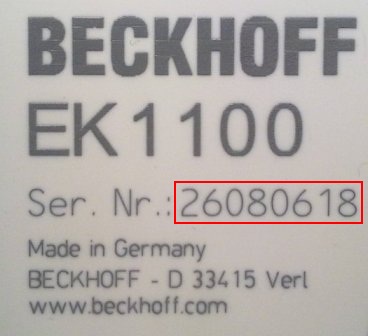

Abb. 3: EK1100 EtherCAT Koppler
