FILEREAD

VAR_INPUT

VAR_INPUT
    NETID       : T_AmsNetId;   (* ams net id *)
    HFILE       : UINT;         (* file handle *)
    BUFADDR     : DWORD;        (* buffer address for read *)
    COUNT       : UDINT;        (* count of bytes for read *)
    READ        : BOOL;         (* read control input *)
    TMOUT       : TIME;
END_VAR

NETID : Ist ein String, der die AMS-Netzwerkkennung des Zielgerätes enthält, an das der ADS-Befehl gerichtet wird.

HFILE : Wird mit dem, durch FILEOPEN bereits erzeugten, File-Handle belegt.

BUFADDR : Enthält die Adresse des Puffers, in den die Daten gelesen werden. Der Puffer kann eine Einzelvariable, ein Array oder eine Struktur sein, dessen Adresse mit dem ADR - Operator ermittelt werden kann.

COUNT : Enthält die Anzahl der zu lesenden Bytes.

READ : Durch eine steigende Flanke an diesem Eingang wird der ADS-Befehl ausgelöst.

TMOUT : Gibt die Zeit bis zum Abbruch der Funktion an.

VAR_OUTPUT

VAR_OUTPUT
    BUSY        : BOOL;
    ERR         : BOOL;
    ERRID       : UDINT;
    COUNT_R     : UDINT;            (* count of bytes actually read *)
END_VAR

BUSY : Dieser Ausgang bleibt solange auf TRUE, bis der Baustein eine Befehlsanforderung ausführt, längstens aber für die Dauer der, an dem 'Timeout'-Eingang angelegten, Zeit. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen. Bitte beachten Sie, dass nicht die Ausführung des Dienstes, sondern nur dessen Annahme zeitlich überwacht wird.

ERR : Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in 'ErrorId' enthalten. Wenn der Baustein ein Timeout-Fehler hat, so ist 'Error' = TRUE und 'ErrorId' = 1861 (Hexadezimal 0x745). Wird durch das Ausführen eines Befehls an den Eingängen auf FALSE zurückgesetzt.

ERRID : Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Wird durch das Ausführen eines Befehls an den Eingängen auf 0 zurückgesetzt. Ist der Fehlercode -1 (16#FFFF), so kann der Schreibvorgang nicht durchgeführt werden, weil z.B. die Datei nicht korrekt geöffnet wurde.

COUNT_R : Enthält die Anzahl der aktuell gelesenen Bytes.

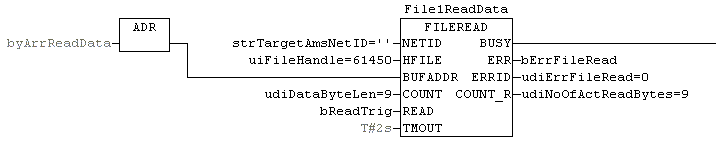

Beispiel für den Aufruf des Bausteins in FBD:

Nach steigender Flanke von "bReadTrig" und erfolgreicher Ausführung des Lese-Befehls, befinden sich in "byArrReadData" die aktuell gelesenen Bytes der Datei. Wie viele Bytes beim jeweils letzten Lesevorgang tatsächlich gelesen wurden, kann anhand der Parameters "COUNT_R" ermittelt werden. Im Beispiel wird angezeigt, dass neun Bytes gelesen wurden.
