ADSRDDEVINFO

VAR_INPUT

VAR_INPUT
    NETID       : T_AmsNetId;
    PORT        : T_AmsPort;
    RDINFO      : BOOL;
    TMOUT       : TIME;
END_VAR

NETID : Ist ein String, der die AMS-Netzwerkkennung des Zielgerätes enthält, an das der ADS-Befehl gerichtet wird.

PORT : Enthält die Portnummer des ADS-Gerätes.

RDINFO : Durch eine steigende Flanke an diesem Eingang wird der ADS-Befehl ausgelöst.

TMOUT : Gibt die Zeit bis zum Abbruch der Funktion an.

VAR_OUTPUT

VAR_OUTPUT
    BUSY        : BOOL;
    ERR         : BOOL;
    ERRID       : UDINT;
    DEVNAME     : STRING(19);
    DEVVER      : UDINT;
END_VAR

BUSY : Dieser Ausgang bleibt solange auf TRUE, bis der Baustein eine Befehlsanforderung ausführt, längstens aber für die Dauer der, an dem 'Timeout'-Eingang angelegten, Zeit. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen. Bitte beachten Sie, dass nicht die Ausführung des Dienstes, sondern nur dessen Annahme zeitlich überwacht wird.

ERR : Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in 'ErrorId' enthalten. Wenn der Baustein ein Timeout-Fehler hat, so ist 'Error' = TRUE und 'ErrorId' = 1861 (Hexadezimal 0x745). Wird durch das Ausführen eines Befehls an den Eingängen auf FALSE zurückgesetzt.

ERRID : Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Wird durch das Ausführen eines Befehls an den Eingängen auf 0 zurückgesetzt.

DEVNAME : Enthält den Namen des ADS-Gerätes.

DEVVER : Enthält die Versionsnummer des ADS-Gerätes.

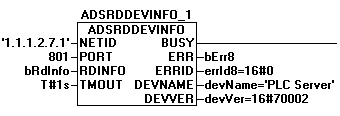

Beispiel für den Aufruf des Bausteins in FBD:

In dem Beispiel werden die Geräteinformationen des ersten SPS-Laufzeitsystems (Port 801) auf dem Rechner ‚1.1.1.2.7.1' gelesen. Als Ergebnis erhält man den Namen ‚PLC Server' sowie die Versionsnummer 02.00.7 .
