ADSREAD

ADSREAD 1:

Der Funktionsbaustein führt einen ADS Lesebefehl aus, um Daten von einem ADS-Gerät anzufordern.



VAR_INPUT

VAR_INPUT
    NETID       : T_AmsNetId;
    PORT        : T_AmsPort;
    IDXGRP      : UDINT;
    IDXOFFS     : UDINT;
    LEN         : UDINT;
    DESTADDR    : DWORD;
    READ        : BOOL;
    TMOUT       : TIME;
END_VAR

NETID : Ist ein String, der die AMS-Netzwerkkennung des Zielgerätes enthält, an das der ADS-Befehl gerichtet wird.

PORT : Enthält die Portnummer des ADS-Gerätes.

IDXGRP : Enthält die Index-Gruppennummer (32bit, unsigned) des angeforderten ADS-Dienstes. Dieser Wert ist der ADS-Tabelle des angesprochenen Gerätes zu entnehmen.

IDXOFFS : Enthält die Index-Offsetnummer (32bit, unsigned) des angeforderten ADS-Dienstes. Dieser Wert ist der ADS-Tabelle des angesprochenen Gerätes zu entnehmen.

LEN : Enthält die Anzahl der zu lesenden Daten in Bytes.

DESTADDR : Enthält die Adresse des Puffers, der die gelesenen Daten aufnehmen soll. Der Programmierer ist selbst dafür verantwortlich den Puffer in der Größe so zu dimensionieren, dass er ‚LEN' Bytes aufnehmen kann. Der Puffer kann eine Einzelvariable, ein Array oder eine Struktur sein, dessen Adresse mit dem ADR - Operator ermittelt werden kann.

READ : Durch eine steigende Flanke an diesem Eingang wird der ADS-Befehl ausgelöst.

TMOUT : Gibt die Zeit bis zum Abbruch der Funktion an.

VAR_OUTPUT

VAR_OUTPUT
    BUSY        : BOOL;
    ERR         : BOOL;
    ERRID       : UDINT;
END_VAR

BUSY : Dieser Ausgang bleibt solange auf TRUE, bis der Baustein eine Befehlsanforderung ausführt, längstens aber für die Dauer der, an dem 'Timeout'-Eingang angelegten, Zeit. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen. Bitte beachten Sie, dass nicht die Ausführung des Dienstes, sondern nur dessen Annahme zeitlich überwacht wird.

ERR : Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in 'ErrorId' enthalten. Wenn der Baustein ein Timeout-Fehler hat, so ist 'Error' = TRUE und 'ErrorId' = 1861 (Hexadezimal 0x745). Wird durch das Ausführen eines Befehls an den Eingängen auf FALSE zurückgesetzt.

ERRID : Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Wird durch das Ausführen eines Befehls an den Eingängen auf 0 zurückgesetzt.

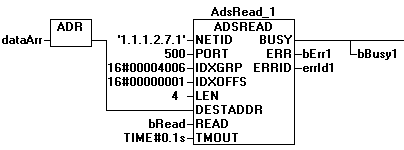

Beispiel für den Aufruf des Bausteins in FBD:

ADSREAD 2:

Hierbei wird der Fehlerstatus der Achse Nr. 6 als 4 Byte großes Element abgefragt und in den Puffer dataArr geschrieben. Der IDXGRP 00004006(hex) und der IDXOFFS 00000001(hex) ergeben sich aus der NC-ADS-Dokumentation.

Voraussetzungen

Entwicklungsumgebung

Zielplattform

Einzubindende SPS Bibliotheken

TwinCAT v2.7.0

PC or CX (x86)

PLCSystem.Lib

TwinCAT v2.8.0

PC or CX (x86)

TcSystem.Lib

TwinCAT v2.10.0 Build >= 1301

CX (ARM)

TcSystem.Lib
