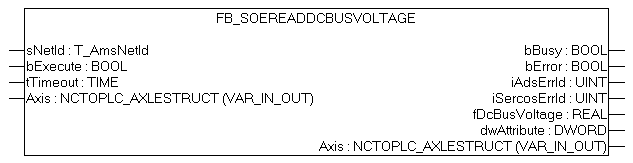

FB_SoEReadDcBusVoltage

VAR_INPUT

VAR_INPUT
    sNetId   : T_AmsNetId := '';
    bExecute : BOOL;
    tTimeout : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

sNetId: Ist ein String, der die AMS-Netzwerkkennung des PCs enthält.

bExecute: Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.

tTimeout: Maximale Zeit, die bei der Ausführung des Funktionsbausteins nicht überschritten werden darf.

VAR_IN_OUT

VAR_IN_OUT
    Axis : NCTOPLC_AXLESTRUCT;(* reference to NC axis *)
END_VAR

Axis: Achsstruktur

VAR_OUTPUT

VAR_OUTPUT
    bBusy          : BOOL;
    bError         : BOOL;
    iAdsErrId      : UINT;
    iSercosErrId   : UINT;
    fDcBusVoltage  : REAL;
    dwAttribute    : DWORD;
END_VAR

bBusy: Dieser Ausgang wird bei der Aktivierung des Funktionsbausteins gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.

bError: Dieser Ausgang wird, nachdem der bBusy-Ausgang zurückgesetzt wurde, gesetzt, sollte ein Fehler bei der Übertragung des Kommandos erfolgen.

iAdsErrId: Liefert bei gesetztem bError-Ausgang den ADS-Fehlercode des zuletzt ausgeführten Befehles

iSercosErrId: Liefert bei gesetztem bError-Ausgang den Sercos-Fehler des zuletzt ausgeführten Befehles

dwAttribute: Liefert das Attribut des Sercos-Parameters.

fDcBusVoltage: Liefert die DC-Bus-Spannung (z.B. 294.0 entspricht 294.0V).

Beispiel

fbReadDcBusVoltage : FB_SoEReadDcBusVoltage;
bReadDcBusVoltage  : BOOL;
fDcBusVoltage      : REAL;

(* NcAxis *)
stNcToPlc AT %I* : NCTOPLC_AXLESTRUCT;
IF bReadDcBusVoltage THEN
    fbReadDcBusVoltage(
        Axis     := stNcToPlc,
        bExecute := TRUE,
        tTimeout := DEFAULT_ADS_TIMEOUT,
        fDcBusVoltage=>fDcBusVoltage
    );
    IF NOT fbReadDcBusVoltage.bBusy THEN
        fbReadDcBusVoltage(Axis := stNcToPlc, bExecute := FALSE);
        bReadDcBusVoltage := FALSE;
    END_IF
END_IF
