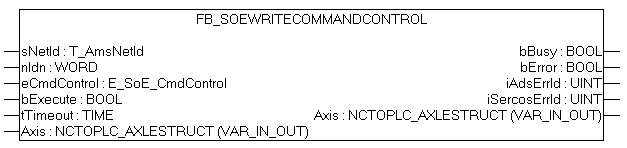

FB_SoEWriteCommandControl

VAR_INPUT

VAR_INPUT
    sNetId       : T_AmsNetId := '';
    nIdn         : WORD;
    eCmdControl  : E_SoE_CmdControl;
    bExecute     : BOOL;
    tTimeout     : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

sNetId: Ist ein String, der die AMS-Netzwerkkennung des PCs enthält.

nIdn: Parameternummer, auf das sich das FB_SoEWriteCommandControl_ByDriveRef bezieht, z.B. "P_0_IDN + 160" für P-0-0160

eCmdControl: Gibt an, ob das vorbereitet (eSoE_CmdControl_Set := 1), ausgeführt (eSoE_CmdControl_SetAndEnable := 3) oder abgebrochen (eSoE_CmdControl_Cancel := 0) werden soll

bExecute: Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.

tTimeout: Maximale Zeit, die bei der Ausführung des Funktionsbausteins nicht überschritten werden darf.

VAR_IN_OUT

VAR_IN_OUT
    Axis : NCTOPLC_AXLESTRUCT;(* reference to NC axis *)
END_VAR

Axis: Achsstruktur.

VAR_OUTPUT

VAR_OUTPUT
    bbBusy        : BOOL;
    bError        : BOOL;
    iAdsErrId     : UINT;
    iSercosErrId  : UINT;
END_VAR

bBusy: Dieser Ausgang wird bei der Aktivierung des Funktionsbausteins gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.

bError: Dieser Ausgang wird, nachdem der bBusy-Ausgang zurückgesetzt wurde, gesetzt, sollte ein Fehler bei der Übertragung des Kommandos erfolgen.

iAdsErrId: Liefert bei gesetztem bError-Ausgang den ADS-Fehlercode des zuletzt ausgeführten Befehles

iSercosErrId: Liefert bei gesetztem bError-Ausgang den Sercos-Fehler des zuletzt ausgeführten Befehles

Beispiel

fbWriteCommandControl : FB_SoEWriteCommandControl;
bWriteCommandControl  : BOOL;
nIdn                  : WORD;
eCmdControl           : E_SoE_CmdControl;

(* NcAxis *)
stNcToPlc AT %I* : NCTOPLC_AXLESTRUCT;
IF bWriteCommandControl THEN
    nIdn := P_0_IDN + 160;
    fbWriteCommandControl(
        Axis     := stNcToPlc,
        bExecute := TRUE,
        tTimeout := DEFAULT_ADS_TIMEOUT,
        nIdn := nIdn,
        eCmdControl := eCmdControl
    );
    IF NOT fbWriteCommandControl.bBusy THEN
       fbWriteCommandControl(Axis := stNcToPlc, bExecute := FALSE);
        bWriteCommandControl := FALSE;
    END_IF
END_IF
