Objekteigenschaften

In den Objekteigenschaften werden Informationen zu dem aktuell selektierten Objekt angezeigt.

Logical Node:

Name: Name des Logical Nodes, wie er im Datenmodell-Baum erscheint.

Description: Liefert eine Kurzbeschreibung, was die aus 4 Zeichen bestehende Abkürzung bedeutet.

Group: Gibt an zu welcher übergeordneten Gruppe der entsprechende Logical Node (IEC 61850-7-4) gehört.

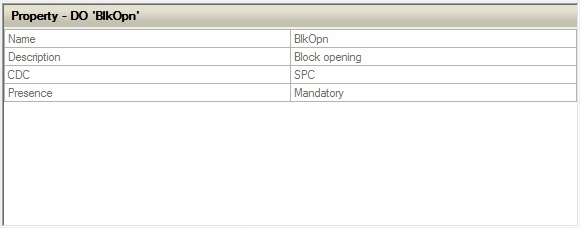

Data Object:

Name: Name des Data Objects, wie er im Datenmodell-Baum erscheint.

Description: Liefert eine Kurzbeschreibung darüber, welche Aufgabe dieses Datenobjekt hat.

CDC: Gibt an zu welcher Common Data Class (IEC 61850-7-3) das ausgewählte Datenobjekt gehört.

Presence: Gibt an, ob es sich bei dem gewählten Datenobjekt um ein "Mandatory" oder "Optional" Objekt handelt.

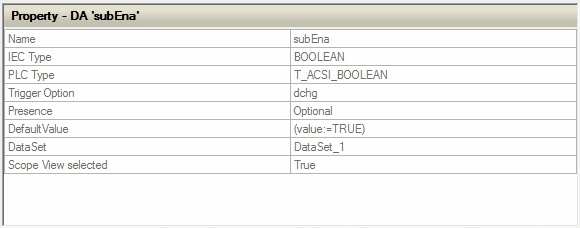

Data Attribute:

Name: Name des Data Attribute, wie er im Datenmodell-Baum erscheint.

IEC Type: Gibt den Datentyp des Attributs an, wie er in der IEC 61850 definiert ist.

PLC Type: Gibt den Datentyp des Attributs an, wie er in der SPS gemappt wird.

Trigger Option: Gibt die Trigger Option für das jeweilige Attribut an. Dies ist entscheidend für die Data Sets bzw. für das Reporting.

Presence: Gibt an, ob es sich bei dem gewählten Attribut um ein "Mandatory" oder "Optional" Attribut handelt.

Default Value: Zeigt den gesetzten Defaultwert an, wie er dann auch in der SPS bei einem Export gesetzt wird.

DataSet: Listet die DataSets auf in denen das Attribut enthalten ist.

Scope View selected: Zeigt an ob das Attribut für die Scope View Konfiguration ausgewählt wurde.

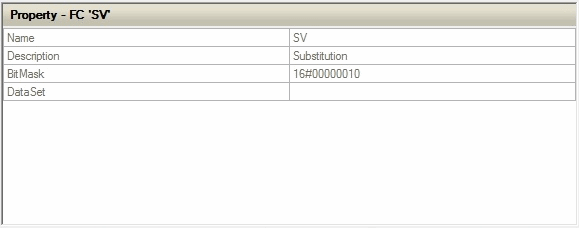

Functional Constrain:

Name: Normierte Abkürzung des ausgewählten Functional Constrain.

Description: Bedeutung des abgekürzten Functional Constrain.

Bit Mask: Bit Mask welche in der SPS Export-Datei gesetzt wird.

DataSet: Listet die DataSets auf in denen das Function Constrain enthalten ist.
