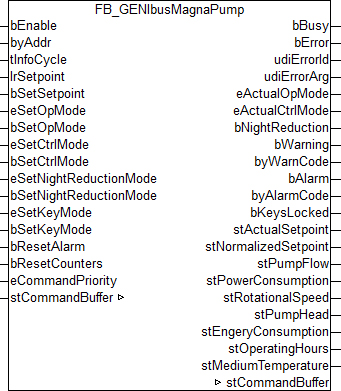

FB_GENIbusMagnaPump

VAR_INPUT

bEnable                 : BOOL;
byAddr                  : BYTE := 0;
tInfoCycle              : TIME := t#5s;
lrSetpoint              : LREAL;
bSetSetpoint            : BOOL;
eSetOpMode              : E_GENIbusOpMode := eGENIbusOpModeStop;
bSetOpMode              : BOOL;
eSetCtrlMode            : E_GENIbusCtrlMode := eGENIbusCtrlModeConstFreq;
bSetCtrlMode            : BOOL;
eSetNightReductionMode  : E_GENIbusNightReductionMode := eGENIbusNightReductionModeOff;
bSetNightReductionMode  : BOOL;
eSetKeyMode             : E_GENIbusKeyMode;
bSetKeyMode             : BOOL;
bResetAlarm             : BOOL;
bResetCounters          : BOOL;
eCommandPriority        : E_GENIbusCommandPriority := eGENIbusCommandPriorityMiddle;

bEnable: Ist dieser Eingang gesetzt, wird der Baustein aktiviert.

byAdress : Adresse des anzusprechenden GENIbus-Gerätes: Gültige Eingaben: 1 - 200. Das entspricht der Einstellung, wie sie am GENIbus-Gerät direkt eingestellt wird. Eine Umrechnung auf den tatsächlichen Adressbereich von 32 - 231, siehe GENIbus-Standard, erfolgt Baustein-intern.

Möglich ist auch ein Broadcast- bzw. Sammelbefehl an mehrere Pumpen. Der Wert an diesem Eingang muss dann 255 sein. Für den Fall des Broadcast-Befehls sind die Werte-Abfragen deaktiviert.

tInfoCycle: Gibt an, in welchem Intervall die Wert-Abfrage-Befehle ausgegeben werden sollen. Dieser Eintrag ist nach unten hin auf 1s begrenzt. Der Eintrag "0s" hingegen ist zulässig und bedeutet, dass keine Abfrage statt findet.

lrSetpoint: Eingabe Sollwert [5, 1]. Die Eingabe ist in Prozent und bezieht sich je nach Regelungsart auf die vorgegebenen Grenzen. Eine genauere Beschreibung ist in der entsprechenden Dokumentation der Firma Grundfos gegeben.

bSetSetpoint: Eine steigende Flanke an diesem Eingang überträgt den eingestellten Sollwert.

eSetOpMode: Dieser Eingang dient der Anwahl eines der folgenden Betriebsmodi:

• Stop [3, 5]
• Start [3, 6]
• Minimal-Kurve [3, 25]
• Maximal-Kurve [3, 26]

bSetOpMode: Eine steigende Flanke an diesem Eingang überträgt den eingestellten Betriebsmodus.

eSetCtrlMode: Dieser Eingang dient der Anwahl eines der folgenden Regelungsmodi:

• Konstante Frequenz [3, 22]
• Proportionaler Druck [3, 23]
• Konstanter Druck [3, 24]
• Auto-adaptierend [3, 52]

bSetCtrlMode: Eine steigende Flanke an diesem Eingang überträgt den eingestellten Regelungsmodus.

eSetNightReductionMode: Dieser Eingang dient der An- bzw. Abwahl des Nachtmodus. [4, 170]

bSetNightReductionMode: Eine steigende Flanke an diesem Eingang überträgt die eingestellte Anwahl.

eSetKeyMode: Mit Hilfe dieses Eingangs kann eine Verriegelung der Handbedienung an der Pumpe angewählt werden. Die Verriegelung sperrt lediglich die Parametriermenüs, nicht die Tasten an sich.  [3, 30/31]

bSetKeyMode: Eine steigende Flanke an diesem Eingang überträgt die eingestellte Anwahl.

bResetAlarm: Eine steigende Flanke an diesem Eingang setzt den aktuell anliegenden Alarm am Gerät zurück.  [3, 2]

bResetCounters: Eine steigende Flanke an diesem Eingang setzt Zähler, wie beispielsweise Betriebsstunden oder Energie zurück. [3, 36]

eCommandPriority: Priorität (hoch, mittel oder niedrig), mit der der Befehl von der SPS-Bibliothek abgearbeitet wird.

VAR_OUTPUT

bBusy                 : BOOL;
bError                : BOOL;
udiErrorId            : UDINT;
udiErrorArg           : UDINT;
eActualOpMode         : E_GENIbusActOpMode;
eActualCtrlMode       : E_GENIbusActCtrlMode;
bNightReduction       : BOOL;
bWarning              : BOOL;
byWarnCode            : BYTE;
bAlarm                : BOOL;
byAlarmCode           : BYTE;
bKeysLocked           : BOOL;
stActualSetpoint      : ST_GENIbusMValue;
stNormalizedSetpoint  : ST_GENIbusMValue;
stPumpFlow            : ST_GENIbusMValue;
stPowerConsumption    : ST_GENIbusMValue;
stRotationalSpeed     : ST_GENIbusMValue;
stPumpHead            : ST_GENIbusMValue;
stEngeryConsumption   : ST_GENIbusMValue;
stOperatingHours      : ST_GENIbusMValue;
stMediumTemperature   : ST_GENIbusMValue;

bBusy: Dieser Ausgang ist immer dann TRUE, wenn ein Befehl oder eine Abfrage abgearbeitet wird.

bError: Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in udiErrorId enthalten.

udiErrorId: Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Wird durch das erneute Aktivieren des Bausteins über den Eingang bStart wieder auf 0 zurückgesetzt. Siehe Fehlercodes.

udiErrorArg: Enthält ggf. eine erweiterte Beschreibung des Fehlercodes.

eActualOpMode: Aktuell gültiger Betriebsmodus. [2, 81]

eActualCtrlMode: Aktuell gültiger Regelungsmodus. [2, 81]

bNightReduction: Nachtabsenkung ist angewählt. [2, 84]

bWarning: Eine Warnmeldung liegt an.

byWarnCode: Code der aktuellen Warnmeldung. [2, 156]

bAlarm: Ein Alarm liegt an.

byAlarmCode: Code des aktuellen Alarmes. [2, 158]

bKeysLocked: Die Verriegelung der Handbedienung an der Pumpe ist aktiviert. [4, 170]

stActualSetpoint: Aktuell eingestellter Sollwert, die angezeigte Einheit richtet sich dabei nach dem Regelungsmodus. [2, 48]

stNormalizedSetpoint: Aktueller normierter Sollwert. [2, 49]

stPumpFlow: Durchflussmenge. [2, 39]

stPowerConsumption: Leistungsaufnahme. [2, 34]

stRotationalSpeed: Drehzahl. [2, 35/36]

stPumpHead: Förderhöhe. [2, 37]

stEngeryConsumption: Energieverbrauch. [2, 152/153]

stOperatingHours: Betriebsstundenzähler. [2, 24/25]

stMediumTemperature: Wasser- (medium-) Temperatur. [2, 58]

Da ein Fehler die Abarbeitung des Bausteines nicht unterbrechen darf, werden bError, udiErrorId und udiErrorArg in jedem SPS-Zyklus zunächst wieder zurückgesetzt und dann neu beurteilt. Zur Ermittlung von sporadisch auftretenden Fehlern muss daher Baustein-extern ein Fehlerspeicher programmiert werden.

VAR_IN_OUT

stCommandBuffer       : ST_GENIbusCommandBuffer;

stCommandBuffer: Verweis auf die Struktur zur Kommunikation (Puffer) mit dem FB_GENIbusCommunication()-Baustein.
