Konfiguration im TwinCAT System Manager
Anders als bei der PC-Schnittstelle werden die Kommunikationsparameter
- Baud-Rate: 9600 bits/s
- Data Bits: 8
- Parity: None
- Stop-Bits: 1
durch die SPS-Applikation automatisch eingestellt, so dass beim Wechsel der Klemme und anschließendem Neustart diese richtig eingestellt ist.

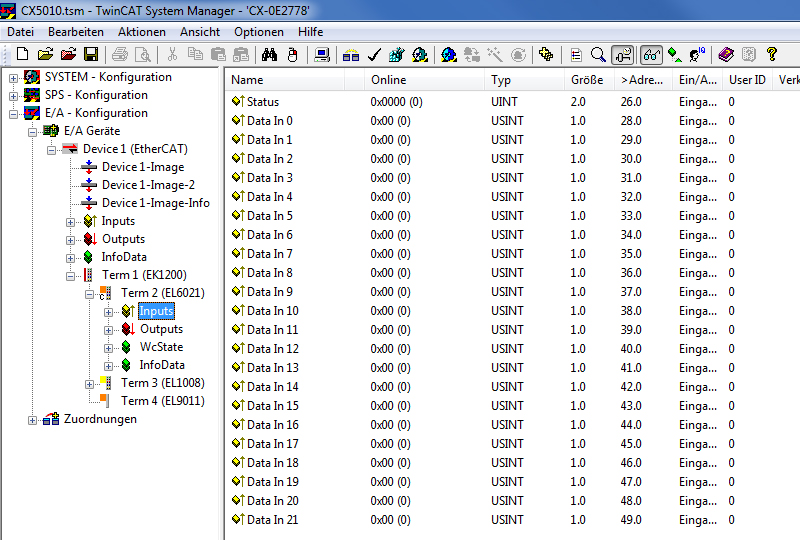

Die Verbindung des Prozessabbildes zu den SPS- Ein- und Ausgangsvariablen lässt sich am einfachsten von der Hardware-Seite her realisieren, da von dort aus Multi-Verknüpfungen möglich sind. Die Variablen müssen dazu im rechten Teil des TwinCAT System Managers zu sehen sein:

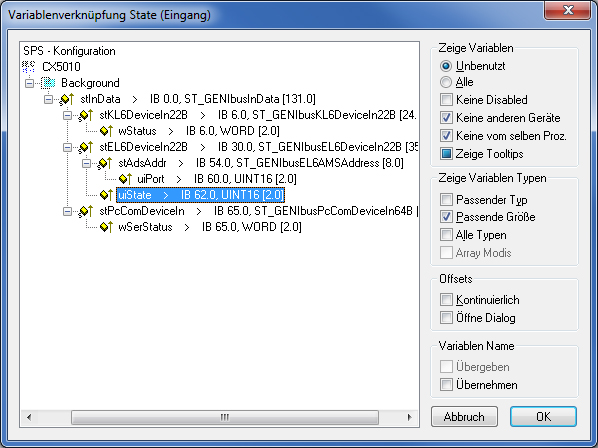

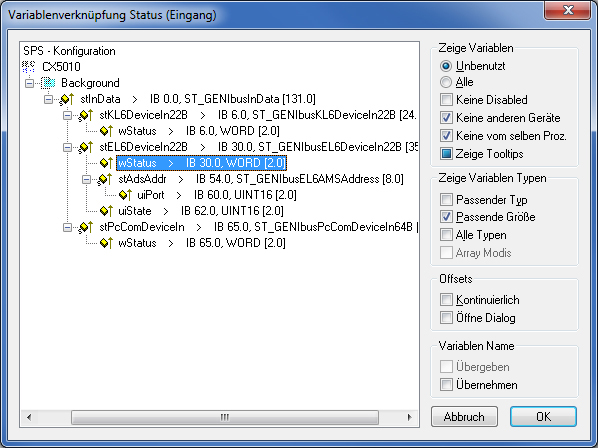

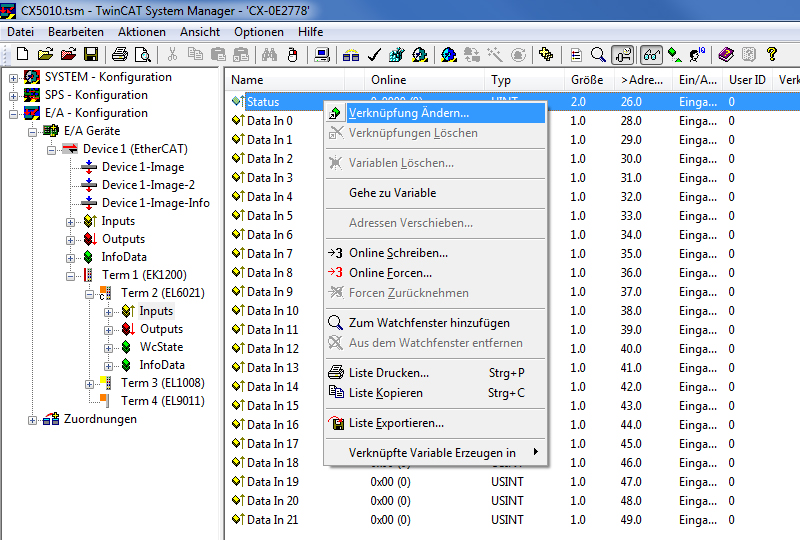

Zunächst wird allein der Status mit der Statusvariable des Kommunikationseingangs verbunden. Es ist dabei zu beachten, die Struktur für PC-Kommunikation zu wählen.

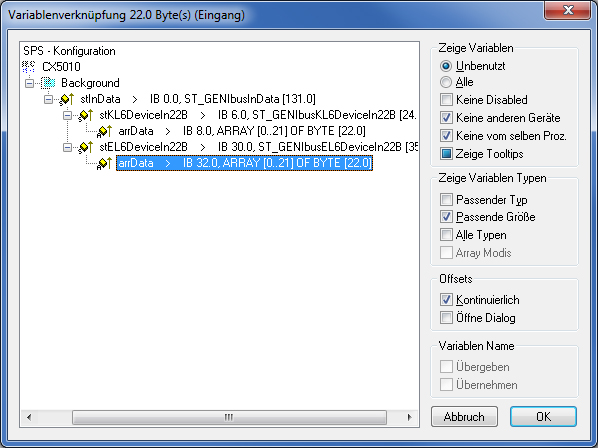

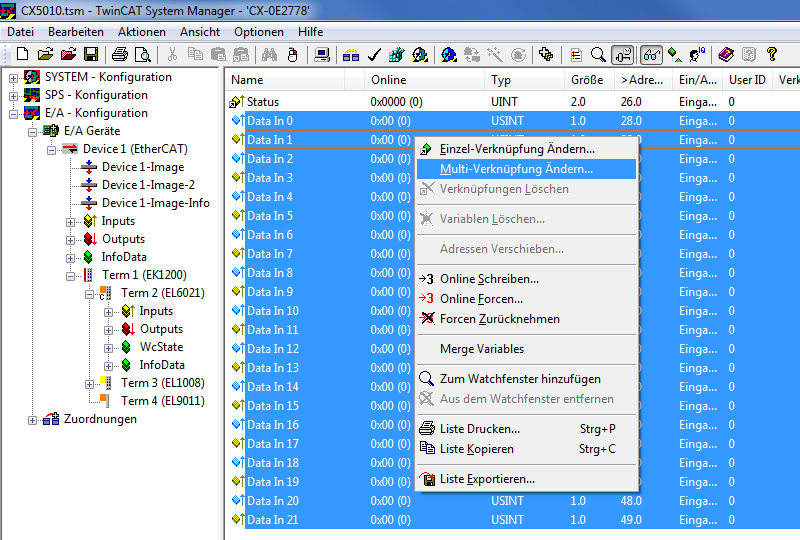

Danach können die Datenbytes bequem per Multi-Link auf die entsprechenden Variablen verknüpft werden. Die Auswahl mehrerer Variablen erreichen Sie dadurch, indem Sie "Data1" anklicken und bei gedrückter Shift-Taste die ↓-Taste betätigen.

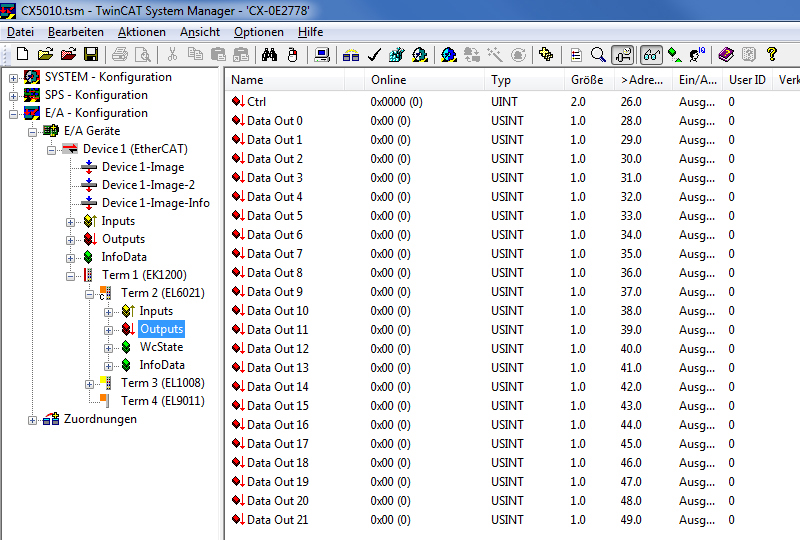

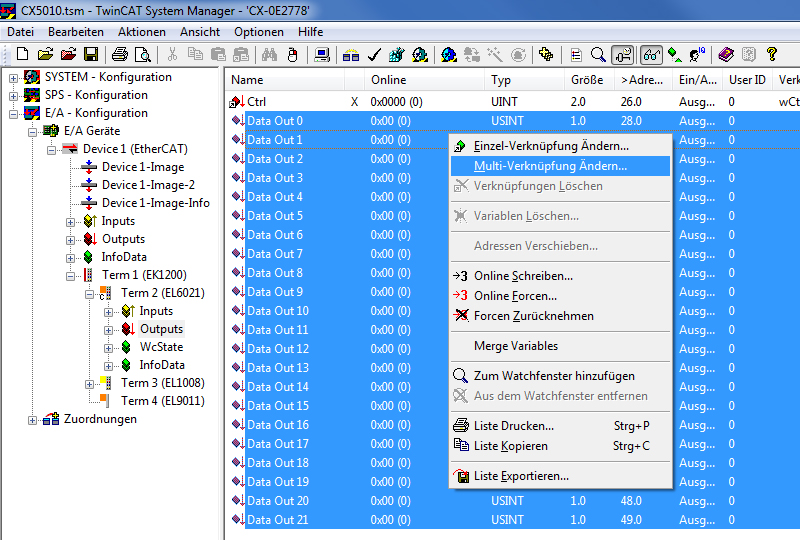

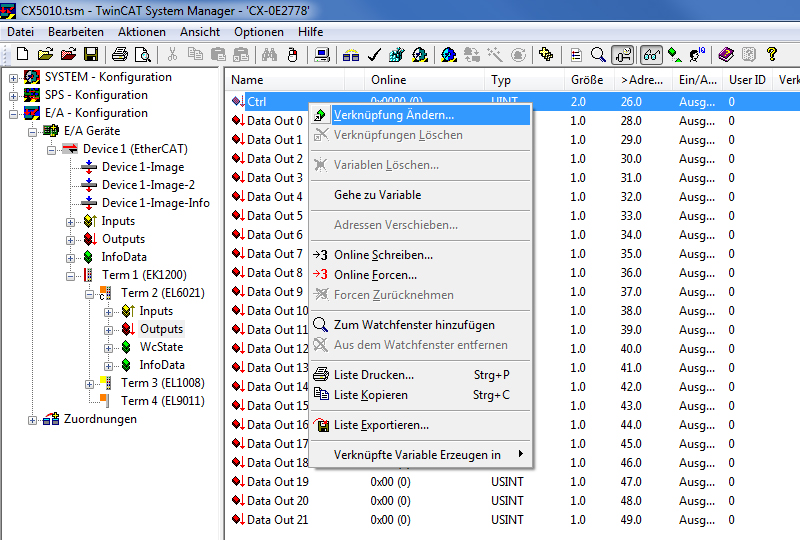

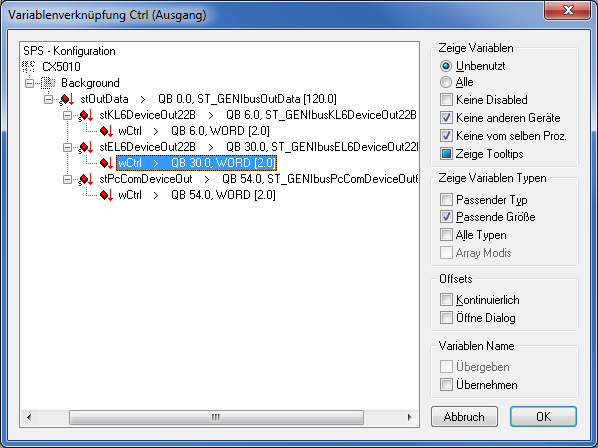

Die Ausgangsvariablen sind analog zu verknüpfen:

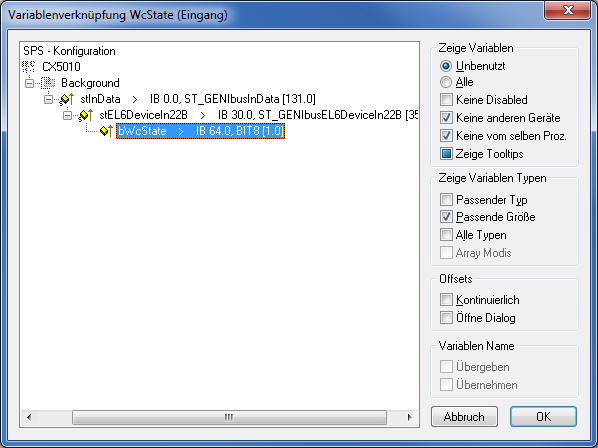

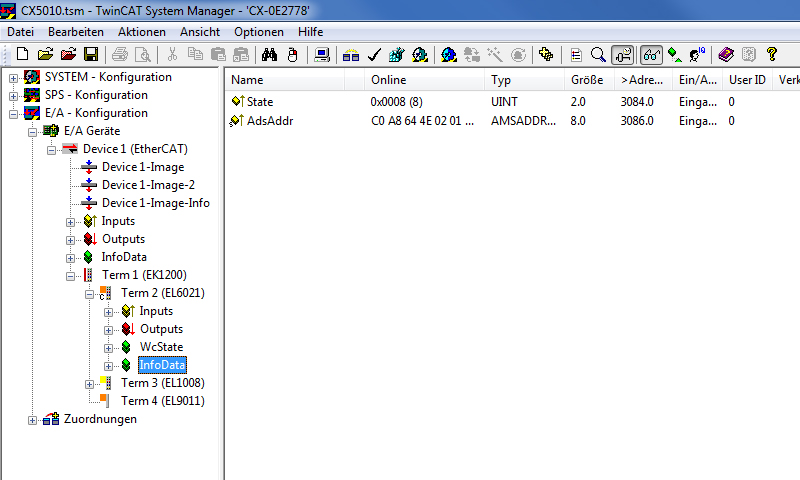

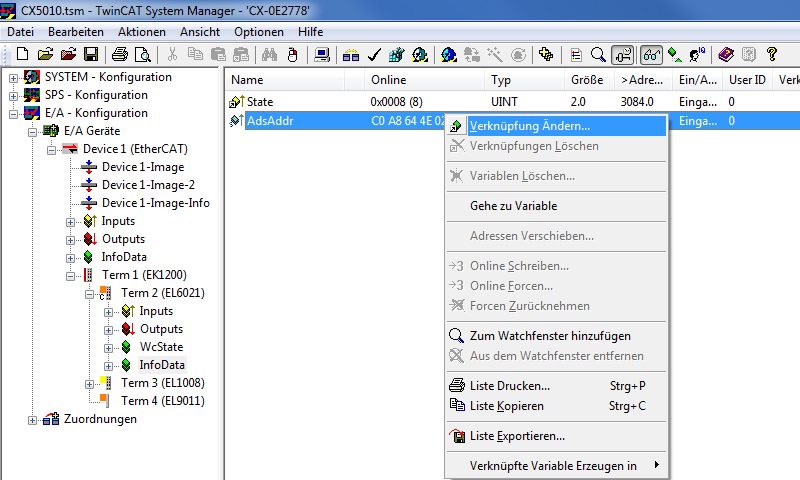

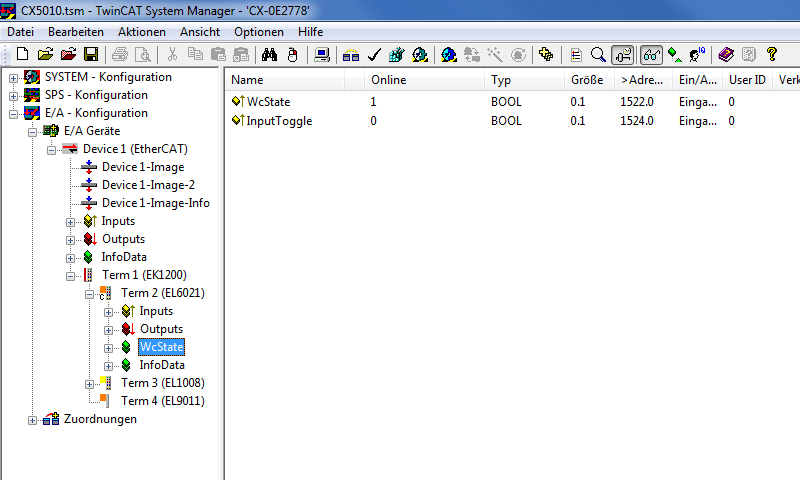

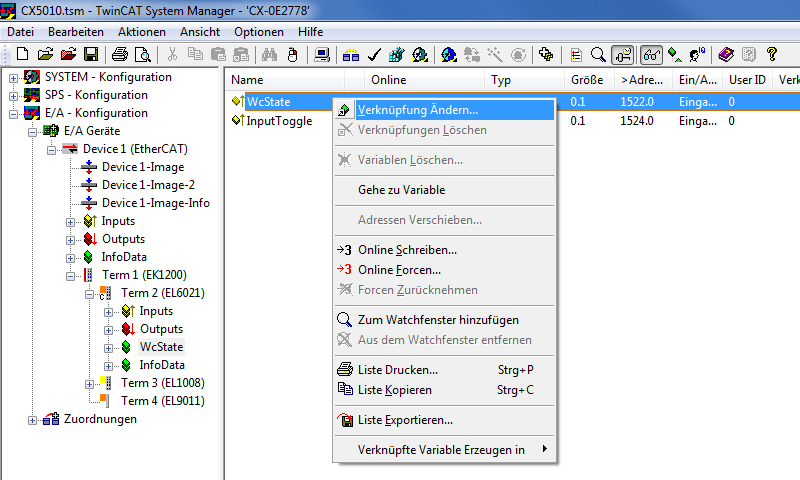

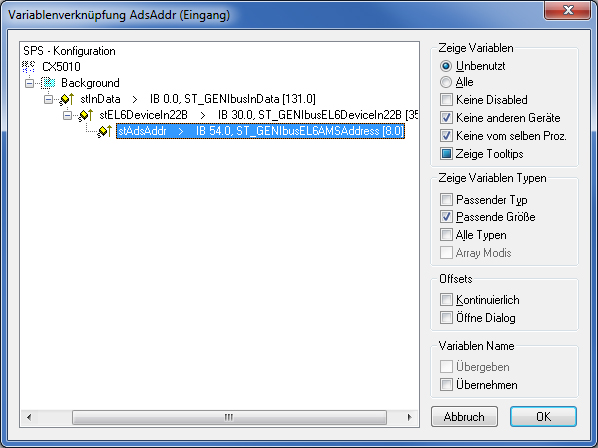

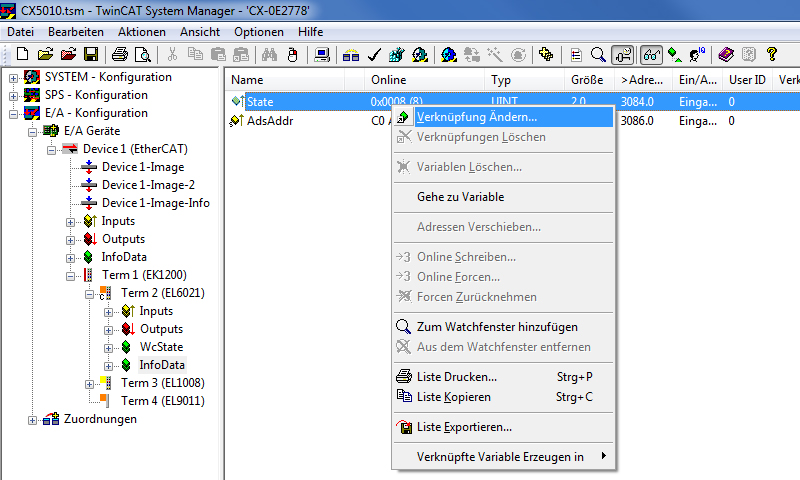

Des Weiteren müssen noch die Variablen der Gruppen WcState und InfoData verknüpft werden:
