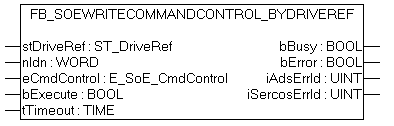

FB_SoEWriteCommandControl_ByDriveRef

VAR_INPUT

VAR_INPUT
    stDriveRef  : ST_DriveRef;
    nIdn    : WORD;
    eCmdControl : E_SoE_CmdControl;
    bExecute    : BOOL;
    tTimeout    : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

stDriveRef: Die Referenz auf den Antrieb kann im System Manager direkt in die SPS gelinkt werden. Hierzu muss eine Instanz der ST_PlcDriveRef verwendet werden und die NetID vom Bytearray in einen String konvertiert werden. Siehe ST_DriveRef.

nIdn: Parameternummer, auf das sich das FB_SoEWriteCommandControl_ByDriveRef bezieht, z.B. "P_0_IDN + 160" für P-0-0160

eCmdControl: Gibt an, ob das vorbereitet (eSoE_CmdControl_Set := 1), ausgeführt (eSoE_CmdControl_SetAndEnable := 3) oder abgebrochen (eSoE_CmdControl_Cancel := 0) werden soll

bExecute: Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.

tTimeout: Maximale Zeit, die bei der Ausführung des Funktionsbausteins nicht überschritten werden darf.

VAR_OUTPUT

VAR_OUTPUT
    bBusy        : BOOL;
    bError       : BOOL;
    iAdsErrId    : UINT;
    iSercosErrId : UINT;
END_VAR

bBusy: Dieser Ausgang wird bei der Aktivierung des Funktionsbausteins gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.

bError: Dieser Ausgang wird, nachdem der bBusy-Ausgang zurückgesetzt wurde, gesetzt, sollte ein Fehler bei der Übertragung des Kommandos erfolgen.

iAdsErrId: Liefert bei gesetztem bError-Ausgang den ADS-Fehlercode des zuletzt ausgeführten Befehles

iSercosErrId: Liefert bei gesetztem bError-Ausgang den Sercos-Fehler des zuletzt ausgeführten Befehles

Beispiel

fbWriteCommandControl :
FB_SoEWriteCommandControl_ByDriveRef;
bWriteCommandControl  : BOOL;
nIdn                 : WORD;
eCmdControl          : E_SoE_CmdControl;
stPlcDriveRef AT %I* : ST_PlcDriveRef;
stDriveRef          : ST_DriveRef;
IF bInit THEN
    stDriveRef.sNetId     :=F_CreateAmsNetId(stPlcDriveRef.aNetId);
    stDriveRef.nSlaveAddr :=stPlcDriveRef.nSlaveAddr;
    stDriveRef.nDriveNo   :=stPlcDriveRef.nDriveNo;
    stDriveRef.nDriveType :=stPlcDriveRef.nDriveType;

    IF (stDriveRef.sNetId <> '') AND (stDriveRef.nSlaveAddr <> 0) THEN
        bInit := FALSE;
    END_IF
END_IF

IF bWriteCommandControl AND NOT bInit THEN
    nIdn := P_0_IDN + 160;
    fbWriteCommandControl(
        stDriveRef := stDriveRef,
        bExecute := TRUE,
        tTimeout := DEFAULT_ADS_TIMEOUT,
        nIdn := nIdn,
        eCmdControl := eCmdControl
    );

    IF NOT fbWriteCommandControl.bBusy THEN
        fbWriteCommandControl(stDriveRef := stDriveRef, bExecute := FALSE);
        bWriteCommandControl := FALSE;
    END_IF
END_IF
