Tutorial für FB_CoE_DiagHistory_Read
FB_CoE_DiagHistory_Read
In dem folgenden Tutorial wird eine einfache Implementierung des FB_CoE_DiagHistory_Read dokumentiert.

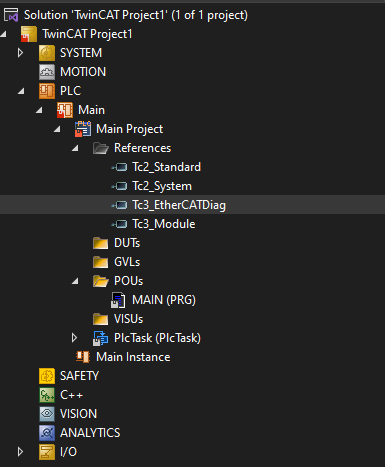

- 1. Erstellen Sie eine neue TwinCAT Solution und binden Sie die Bibliotheken Tc3_EtherCATDiag ein.

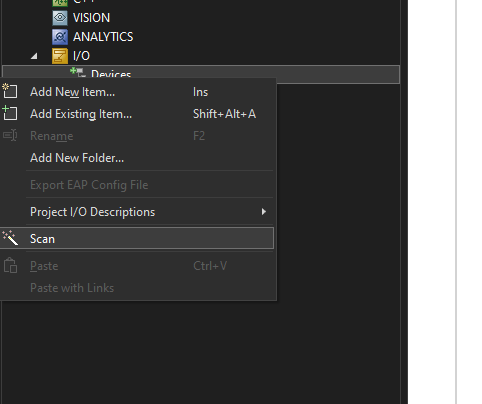

- Die verbundene Hardware kann per „Scan“ eingelesen werden.

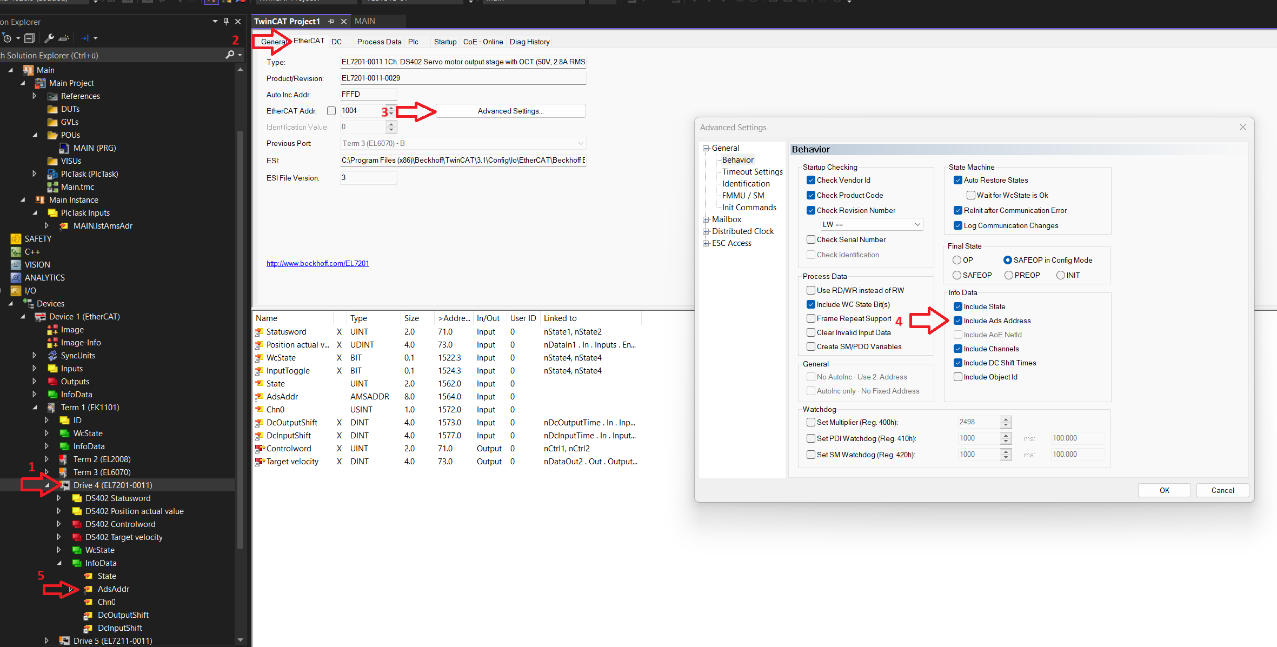

- 2. Anschließend können Sie die ADS-Adresse des gewünschten Slaves in den „Advanced EtherCAT Settings“ sichtbar/verlinkbar machen.

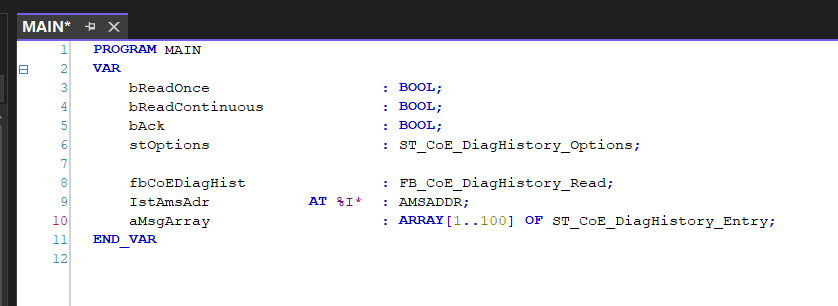

- 3. Nun können Sie die folgenden Variablen deklarieren.

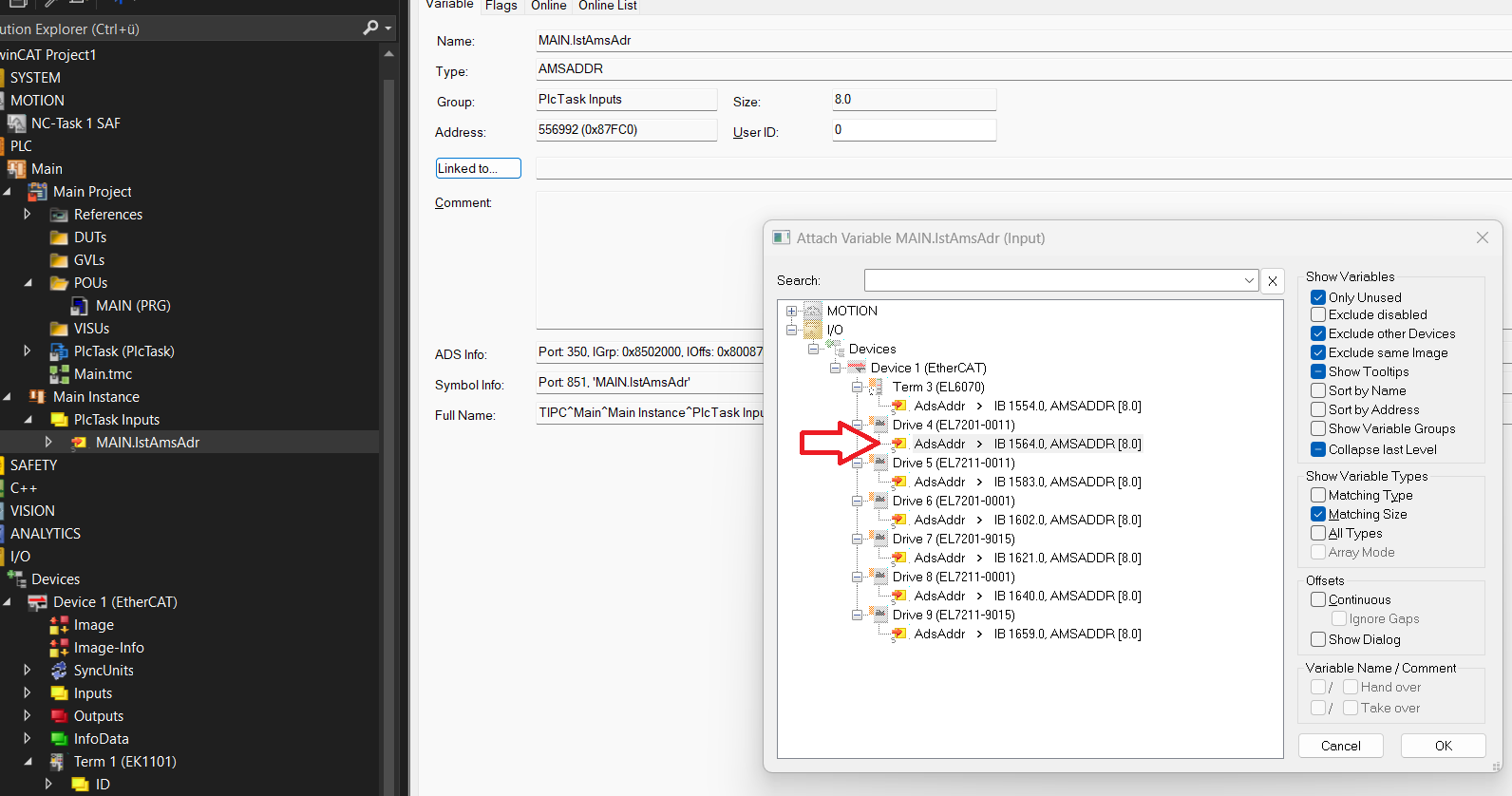

- IstAmsAdr wird mit der AMS-Adresse des gewünschten Slaves verlinkt.

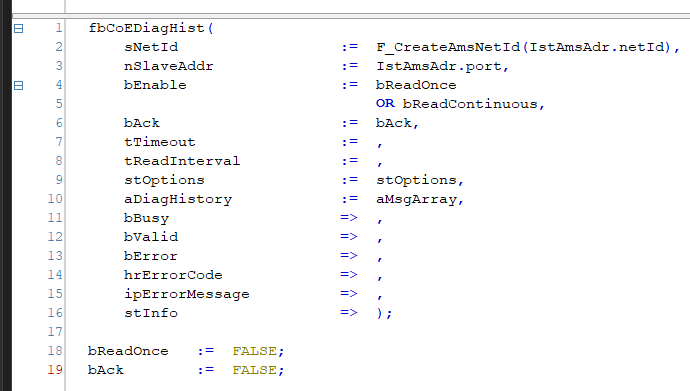

- Der Aufruf des FBs erfolgt wie im Beispielprojekt.
