Communication Monitor

In der TwinCAT 3 Extension TwinCAT Communication Monitor ist ein Diagnose-Fenster enthalten, in dem die gesendeten DALI-Befehle und die DALI-Ereignisse der Tc3_DALI-Bibliothek angezeigt werden.

Communication Monitor 1:

Der TwinCAT Communication Monitor ist exklusiv für die Anwendung unter Visual Studio 2017 entwickelt.

Installation unter TwinCAT XAE (TCXaeShell)

Verwenden Sie die TwinCAT XAE Shell, so führen Sie zur Installation des TwinCAT Communication Monitor folgende Schritte durch:

1. Falls Sie ein 32-Bit Betriebssystem verwenden, legen Sie den Ordner TwinCAT Communication Monitor unter dem folgenden Pfad an:
C:\Program Files\Beckhoff\TcXaeShell\Common7\IDE\Extensions\Beckhoff Automation GmbH.
2. Bei einem 64-Bit Betriebssystem muss der Ordner unter: C:\Program Files (x86)\Beckhoff\TcXaeShell\Common7\IDE\Extensions\Beckhoff Automation GmbH angelegt werden.
3. Laden Sie den TwinCAT Communication Monitor unter folgendem Link herunter und speichern Sie die enthaltenen *.vsix Datei lokal ab:
TcCommunicationMonitorVSIX_V1.1.0.0.zip
4. Benennen Sie die *.vsix Datei in eine *.zip Datei um.
5. Kopieren Sie den Inhalt der zuvor umbenannten Datei in den neu angelegten Ordner.
6. Überprüfen Sie, ob bei allen Dateien die folgende Sicherheitseinstellungen korrekt eingestellt sind:
Communication Monitor 2:
7. Starten Sie TwinCAT XAE (TcXaeShell) neu.
Damit ist die Installation abgeschlossen.

Installation unter Visual Studio

Laden Sie den TwinCAT Communication Monitor unter folgendem Link herunter und speichern Sie die enthaltene *.vsix Datei lokal ab:

TcCommunicationMonitorVSIX_V1.1.0.0.zip

Durch einen Doppelklick auf die TcCommunicationMonitorVSIX_V1.1.0.0.vsix Datei wird der TwinCAT Communication Monitor installiert.

Start des DALI TwinCAT Communication Monitor

Nach der Installation des TwinCAT Communication Monitor ist unter dem Menüpunkt TwinCAT der Eintrag DALI Monitor vorhanden.

Communication Monitor 3:

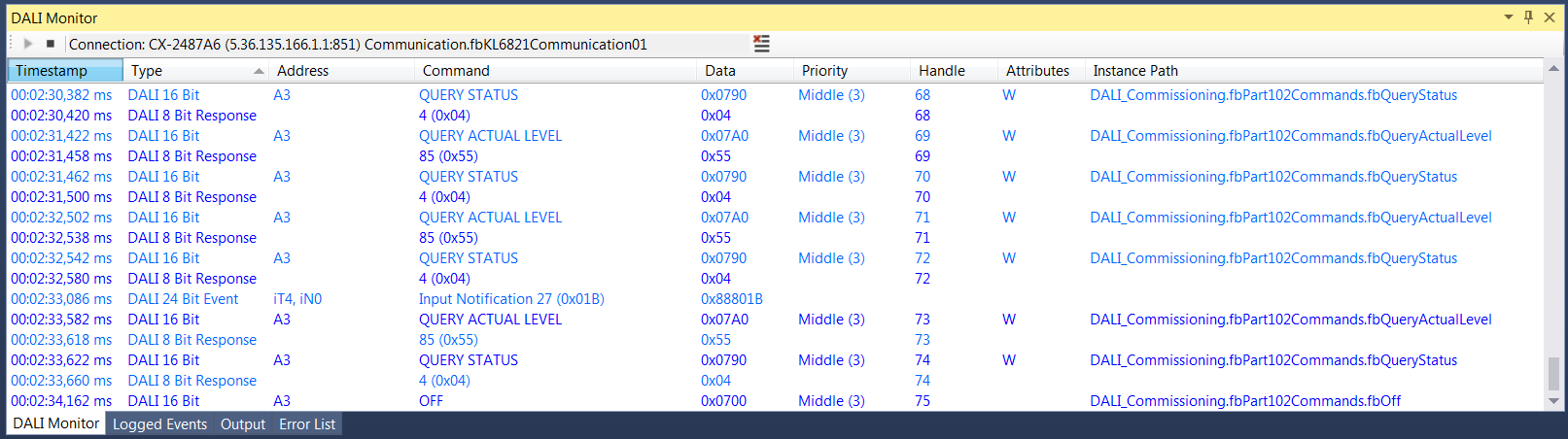

Nach dem Starten des DALI Monitor muss die Instanz des gewünschten Kommunikationsbausteins (FB_KL6811Communication, FB_KL6821Communication oder FB_EL6821Communication) ausgewählt werden. Anschließend werden alle Frames, die durch die jeweilige Instanz versendet werden, in dem DALI Monitor angezeigt.

Communication Monitor 4:

Neben dem Zeitstempel, der Adresse, dem DALI-Befehl und der Befehlspriorität wird auch der Instanzpfad angezeigt. Dieser gibt an, von wo innerhalb des SPS-Programms der DALI-Befehl versendet wurde.

Für die Anzeige der Frames ist es nicht notwendig, dass das entsprechende TwinCAT-Projekt geladen wurde. Da der Datenaustausch zwischen dem SPS-Programm und dem DALI Monitor per ADS realisiert wurde, ist es ausreichend, wenn der TwinCAT-Router korrekt konfiguriert wurde.
