FB_EcFoeLoad

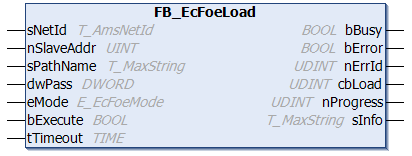

FB_EcFoeLoad 1:

Mit dem Funktionsbaustein FB_EcFoeLoad können Dateien über das "File access over EtherCAT"-Mailbox-Protokoll zu einem EtherCAT-Gerät heruntergeladen oder von einem EtherCAT-Gerät hochgeladen werden.

	Der Dateipfad kann nur auf das lokale Dateisystem des Rechners zeigen. Das bedeutet, Netzwerkpfade können hier nicht angegeben werden. Um Dateien über das FoE-Protokoll hoch- oder herunterladen zu können, setzt der Funktionsbaustein das EtherCAT-Gerät automatisch in den BOOTSTRAP-Mode zurück. Zum Schluss versucht der Funktionsbaustein das Gerät wieder in den ursprünglichen Zustand zu versetzen.

Eingänge

VAR_INPUT
    sNetId     : T_AmsNetId ;
    nSlaveAddr : UINT;
    sPathName  : T_MaxString;
    dwPass     : DWORD := 0;
    eMode      : E_EcFoeMode := eFoeMode_Write;
    bExecute   : BOOL;
    tTimeout   : TIME := T#200s;
END_VAR

Name	Typ	Beschreibung
sNetId	T_AmsNetId	String, der die AMS-Netzwerkkennung des EtherCAT-Master-Gerätes enthält.
nSlaveAddr	UINT	Feste Adresse des EtherCAT-Slaves, dessen Datei hoch- oder heruntergeladen werden soll.
sPathName	T_MaxString	Enthält den Pfad- und Dateinamen der zu schreibenden oder zu lesenden Datei. (z.B.: 'C:\FOE_Test\EL6751\ECATFW__EL6751_C6_V0030.efw')
dwPass	DWORD	Passwort (Default: 0)
eMode	E_EcFoeMode	"File access over EtherCAT"-Zugriffsmode (Default: Schreibzugriff)
bExecute	BOOL	Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.
tTimeout	TIME	Maximale Zeit, die bei der Ausführung des Funktionsbausteins nicht überschritten werden darf (Default: 200s.).

Ausgänge

VAR_OUTPUT
    bBusy     : BOOL;
    bError    : BOOL;
    nErrId    : UDINT;
    cbLoad    : UDINT;
    nProgress : UDINT;
    sInfo     : T_MaxString;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Dieser Ausgang wird bei der Aktivierung des Funktionsbausteins gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.
bError	BOOL	Dieser Ausgang wird gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde, wenn bei der Übertragung des Kommandos ein Fehler auftritt.
nErrId	UDINT	Liefert bei einem gesetzten bError-Ausgang den ADS-Fehlercode des zuletzt ausgeführten Befehls.
cbLoad	UDINT	Anzahl der erfolgreich geschriebenen oder gelesenen Datenbytes
nProgress	UDINT	Prozentualer Fortschritt beim Schreibzugriff (Bereich: 0 - 100%). Beim Lesezugriff wird diese Variable zurzeit nicht benutzt und ist immer 0.
sInfo	T_MaxString	Zusätzliche Befehlsinformation als String (reserviert)

Beispiel in ST:

Bei einer steigenden Flanke an der bLoad-Variablen wird der Firmware-Download über das "File access over EtherCAT"-Mailbox-Protokoll gestartet.

PROGRAM MAIN
VAR
    fbDownload : FB_EcFoeLoad := (
        sNetID     := '5.0.34.38.3.1',
        nSlaveAddr := 1004,
        sPathName  := 'C:\FOE_Test\EL6751\ECATFW__EL6751_C6_V0030.efw',
        dwPass     := 0,
        eMode      := eFoeMode_Write );
    bLoad      : BOOL;
    bBusy      : BOOL;
    bError     : BOOL;
    nErrID     : UDINT;
    nBytesWritten : UDINT;
    nPercent      : UDINT;
END_VAR

fbDownload( bExecute := bLoad,
        bBusy => bBusy,
        bError => bError,
        nErrId => nErrID,
        cbLoad => nBytesWritten,
        nProgress => nPercent );

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS- Bibliotheken
TwinCAT v3.1.0	PC oder CX (x86, x64, ARM)	Tc2_EtherCAT
