FB_EcLogicalWriteCmd

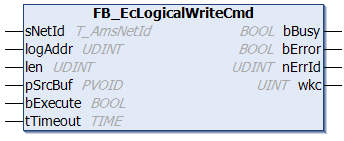

FB_EcLogicalWriteCmd 1:

Mit dem Funktionsbaustein FB_EcLogicalWriteCmd wird ein logisches EtherCAT-Write-Kommando (LWR) vom Master gesendet. In jedem Slave können lokale Adressbereiche (DPRAM) auf globale logische Adressebereich gemappt werden. Somit adressiert dieses Kommando alle EtherCAT-Slaves, die ein Mapping für den ausgewählten logischen Adressbereich konfiguriert haben.

Eingänge

VAR_INPUT
    sNetId   : T_AmsNetId;
    logAddr  : UDINT;
    len      : UDINT;
    pSrcBuf  : PVOID;
    bExecute : BOOL;
    tTimeout : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

Name	Typ	Beschreibung
sNetId	T_AmsNetId	String, der die AMS-Netzwerkkennung des EtherCAT-Master-Gerätes enthält. (Typ: T_AmsNetId)
logAddr	UDINT	Logische Adresse
len	UDINT	Anzahl der zu schreibenden Bytes
pSrcBuf	PVOID	Adresse (Pointer) auf den Sendepuffer
bExecute	BOOL	Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.
tTimeout	TIME	Maximale Zeit, die bei der Ausführung des Funktionsbausteins nicht überschritten werden darf.

Ausgänge

VAR_OUTPUT
    bBusy  : BOOL;
    bError : BOOL;
    nErrId : UDINT;
    wkc    : UINT;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Dieser Ausgang wird bei der Aktivierung des Funktionsbausteins gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.
bError	BOOL	Dieser Ausgang wird gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde, wenn bei der Übertragung des Kommandos ein Fehler auftritt.
nErrId	UDINT	Liefert bei einem gesetzten bError-Ausgang den ADS-Fehlercode des zuletzt ausgeführten Befehls.
wkc	UINT	Der Working Counter wird von jedem EtherCAT-Slave, der dieses Kommando erfolgreich bearbeitet hat, um eins inkrementiert. Wenn nur ein EtherCAT-Slave von diesem Kommando adressiert worden ist, muss dieser Wert somit 1 entsprechen.

Beispiel für eine Implementierung in ST:

PROGRAM Test_LogicalWriteCmd
VAR
    fbWriteCmd : FB_EcLogicalWriteCmd;
    bExecute   : BOOL;
    value      : USINT :=16#55;
    logAddr    : UDINT :=16#10000;
    sNetId     : T_AmsNetId:='192.168.1.5.3.1';
    wkc        : UINT;
    bError     : BOOL;
    nErrId     : UDINT;
END_VAR

fbWriteCmd (sNetId:=sNetID, logAddr:=logAddr, LEN := SIZEOF(value), pSrcBuf:=ADR(value), bExecute:=bExecute);
wkc := fbWriteCmd.wkc;
bError :=fbWriteCmd.bError;
nErrId :=fbWriteCmd.nErrId;

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS- Bibliotheken
TwinCAT v3.1.0	PC oder CX (x86, x64, Arm^®)	Tc2_EtherCAT
