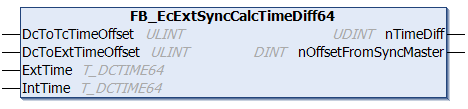

FB_EcExtSyncCalcTimeDiff64

Der Funktionsbaustein FB_EcExtSyncCalcTimeDiff64 berechnet die Differenz zwischen externer und interner Zeit unter Berücksichtigung der Zeitoffsets.

Ein-/Ausgänge

VAR_IN_OUT
   DcToTcTimeOffset  : ULINT;
   DcToExtTimeOffset : ULINT;
   ExtTime           : T_DCTIME64;
   IntTime           : T_DCTIME64;
END_VAR

Name	Typ	Beschreibung
DcToTcTimeOffset	ULINT	Zeitoffset zwischen TwinCAT „Distributed Clock“-Systemzeit und TwinCAT Systemzeit
DcToExtTimeOffset	ULINT	Zeitoffset zwischen TwinCAT „Distributed Clock“-Systemzeit und externer Zeit
ExtTime	T_DCTIME64	Externe Zeit im TwinCAT „Distributed Clock“-Systemzeit-Format
IntTime	T_DCTIME64	Interne Zeit im TwinCAT „Distributed Clock“-Systemzeit-Format

Ausgänge

VAR_OUTPUT
   nTimeDiff             : UDINT; (*with difference greater than 32 bit timeDiff = 0xfffffff*)
   nOffsetFromSyncMaster : DINT; (*less than 32 bit int Offset = 0x80000000, greater than 32 bit int Offset = 0x7FFFFFFF*)
END_VAR

Name	Typ	Beschreibung
nTimeDiff	UDINT	Wenn die Differenz kleiner als 32 bit ist, dann wird die Zeitdifferenz geliefert. Ist die Differenz größer als 32 bit, dann wird 16#FFFFFFFF geliefert.
nOffsetFrom SyncMaster	DINT	Wenn die Differenz größer als 32 bit und der Offset zwischen interner und DC Time kleiner als 32 bit ist, dann wird hier 16#80000000 geliefert. Wenn die Differenz größer als 32 bit und der Offset zwischen interner und DC Time größer als 32 bit ist, dann wird 16#7FFFFFFF geliefert.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS- Bibliotheken
TwinCAT v3.1.0	PC oder CX (x86, x64, Arm^®)	Tc2_EtherCAT
