XML als Datenbank nutzen
Der TwinCAT Database Server bietet die Möglichkeit eine XML-Datei als Datenbank zu verwenden. Bis auf die Stored Procedure Funktionen werden alle bekannten Funktionsbausteine für das Lesen und Schreiben in eine Datenbank von dem XML-Datenbanktyp unterstützt. Selbst SQL-Befehle, die mit den Funktionsbausteinen FB_DBRecordInsert oder FB_DBRecordSelect abgesetzt werden können, werden vom TwinCAT Database Server interpretiert und entsprechend auf die XML-Datei angewendet.

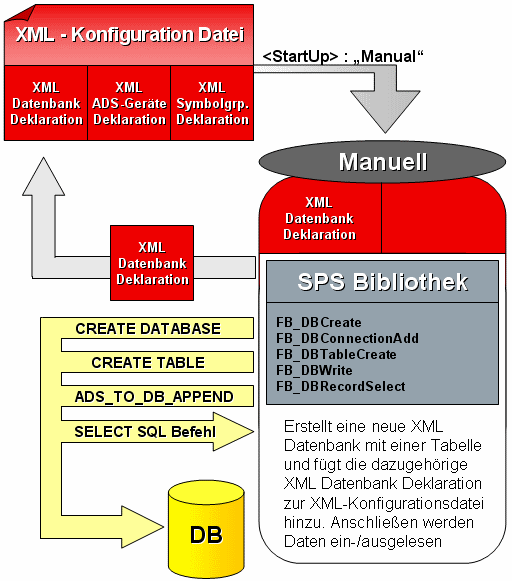

In diesem Beispiel wird demonstriert, wie eine XML-Datenbank erzeugt, mit dem Baustein FB_DBWrite befüllt und anschließend mit einem SQL-SELECT Befehl und dem FB_DBRecordSelect wieder ausgelesen wird.
Download "Beispiel mit XML als Datenbank nutzen" sample12.zip
Verwendeter Datenbanktyp | XML |
Kompatible Datenbanktypen | MS SQL, MS Compact SQL, MS Access, XML |
Verwendete Funktionsbausteine | FB_DBCreate, FB_DBConnectionAdd, FB_DBTableCreate, FB_DBWrite, FB_DBRecordSelect |
Einzubindende Bibliotheken | "TcDatabase.lib", "TcSystem.lib", "TcBase.lib", "STANDARD.lib", "TcUtilities.lib" |
Download Dateiliste | XML_DatabaseType.pro |
MAIN Programm
PROGRAM MAIN
VAR
nState:BYTE := 0;
R_TRIG1: R_TRIG;
bSTART: BOOL;
nCounter: INT;
FB_FileDelete1: FB_FileDelete;
FB_DBCreate1: FB_DBCreate;
FB_DBConnectionAdd1: FB_DBConnectionAdd;
FB_DBTableCreate1: FB_DBTableCreate;
FB_DBWrite1: FB_DBWrite;
FB_DBRecordSelect1: FB_DBRecordSelect;
bBusy_Delete: BOOL;
bBusy_CreateDB: BOOL;
bBusy_ConnAdd: BOOL;
bBusy_CreateTable: BOOL;
bBusy_WriteDB: BOOL;
bBusy_SelectRecord: BOOL;
bErr: BOOL;
nErrid: UDINT;
stSQLState: ST_DBSQLError;
nRecs: UDINT;
nDBid: UDINT;
arrTablestrc: ARRAY [0..3] OF ST_DBColumnCfg := (sColumnName:='ID',sColumnProperty:='IDENTITY(1,1)',eColumnType:=EDBCOLUMN_BIGINT),
(sColumnName:='Timestamp',eColumnType:=EDBCOLUMN_DATETIME),
(sColumnName:='Name',sColumnProperty:='80',eColumnType:=EDBCOLUMN_NTEXT),
(sColumnName:='Value',eColumnType:=EDBCOLUMN_FLOAT);
rTestValue : LREAL := 1234.56789;
stRecord: ST_Record;
END_VAR
CASE nState OF
0:
(*To start this sample you have to set a rising edge to the variable bSTART*)
R_TRIG1(CLK:=bSTART);
IF R_TRIG1.Q THEN
nState := 1;
FB_FileDelete1(bExecute:=FALSE);
FB_DBCreate1(bExecute:=FALSE);
FB_DBConnectionAdd1(bExecute:=FALSE);
FB_DBTableCreate1(bExecute:=FALSE);
FB_DBWrite1(bExecute:=FALSE);
FB_DBRecordSelect1(bExecute:=FALSE);
bSTART := FALSE;
nCounter := 0;
END_IF
1:
(*It isn't possible to overwrite an existing database file. If the database file exist the FB_FileDelete block will delete the file*)
FB_FileDelete1(
sNetId:= ,
sPathName:= 'C:\TwinCAT\TcDatabaseSrv\Samples\XMLTestDB.xml',
ePath:= PATH_GENERIC,
bExecute:= TRUE,
tTimeout:= T#5s,
bBusy=> bBusy_Delete,
bError=> ,
nErrId=> );
IF NOT bBusy_Delete THEN
nState := 10;
END_IF
10:
(*It isn't possible to overwrite an existing database file. If the database file exist the FB_FileDelete block will delete the file*)
FB_FileDelete1(
sNetId:= ,
sPathName:= 'C:\TwinCAT\TcDatabaseSrv\Samples\XMLTestDB.xsd',
ePath:= PATH_GENERIC,
bExecute:= TRUE,
tTimeout:= T#5s,
bBusy=> bBusy_Delete,
bError=> ,
nErrId=> );
IF NOT bBusy_Delete THEN
FB_FileDelete1(bExecute:=FALSE);
nState := 2;
END_IF
2:
(*The FB_DBCreate block will create the database file "C:\TwinCAT\TcDatabaseSrv\Samples\XMLTestDB.xml" and C:\TwinCAT\TcDatabaseSrv\Samples\XMLTestDB.xsd "*)
FB_DBCreate1(
sNetID:= ,
sPathName:= 'C:\TwinCAT\TcDatabaseSrv\Samples',
sDBName:= 'XMLTestDB',
eDBType:= eDBType_XML,
bExecute:= TRUE,
tTimeout:= T#15s,
bBusy=> bBusy_CreateDB,
bError=> bErr,
nErrID=> nErrid);
IF NOT bBusy_CreateDB AND NOT bErr THEN
nState := 3;
END_IF
3:
(*The FB_DBConnectionAdd adds the connection information to the XML - configuration file*)
(*ATTENTION: Each database type has his own connection information*)
FB_DBConnectionAdd1(
sNetID:= ,
eDBType:= eDBType_XML,
eDBValueType:= eDBValue_Double,
sDBServer:= 'XMLTestDB',
sDBProvider:= ,
sDBUrl:= 'C:\TwinCAT\TcDatabaseSrv\Samples\XMLTestDB.xml',
sDBTable:= 'myTable',
bExecute:= TRUE,
tTimeout:= T#15s,
bBusy=> bBusy_ConnAdd,
bError=> bErr,
nErrID=> nErrid,
hDBID=> nDBid);
IF NOT bBusy_ConnAdd AND NOT bErr THEN
nState := 4;
END_IF
4:
(*The FB_DBTableCreate create the table "myTable"*)
FB_DBTableCreate1(
sNetID:= ,
hDBID:= nDBid,
sTableName:= 'myTable',
cbTableCfg:= SIZEOF(arrTablestrc),
pTableCfg:= ADR(arrTablestrc),
bExecute:= TRUE,
tTimeout:= T#15s,
bBusy=> bBusy_CreateTable,
bError=> bErr,
nErrID=> nErrid);
IF NOT bBusy_CreateTable AND NOT bErr THEN
nState := 5;
END_IF
5:
(*The FB_DBWrite write five times the value of the plc variable "rTestValue" to the database table "myTable"*)
FB_DBWrite1(
sNetID:= ,
hDBID:= nDBid,
hAdsID:= 1,
sVarName:= 'MAIN.rTestValue',
nIGroup:= ,
nIOffset:= ,
nVarSize:= ,
sVarType:= ,
sDBVarName:= 'rTestValue',
eDBWriteMode:= eDBWriteMode_Append,
tRingBufferTime:= ,
nRingBufferCount:= ,
bExecute:= TRUE,
tTimeout:= T#15s,
bBusy=> bBusy_WriteDB,
bError=> bErr,
nErrID=> nErrid,
sSQLState=> stSQLState);
IF NOT bBusy_WriteDB AND NOT bErr THEN
FB_DBWrite1(bExecute := FALSE);
nCounter := nCounter + 1;
IF nCounter = 5 THEN
nState := 6;
END_IFEND_IF
6:
(*The FB_DBRecordSelect select one record of the database table "myTable""*)
FB_DBRecordSelect1(
sNetID:= ,
hDBID:= nDBid,
sSelectCmd:= 'SELECT * FROM myTable WHERE Name = $'rTestValue$'',
nRecordIndex:= 0,
cbRecordSize:= SIZEOF(stRecord),
pDestAddr:= ADR(stRecord),
bExecute:= TRUE,
tTimeout:= T#15s,
bBusy=> bBusy_SelectRecord,
bError=> bErr,
nErrID=> nErrid,
sSQLState=> stSQLState,
nRecords=> nRecs);
IF NOT bBusy_SelectRecord AND NOT bErr THEN
nState := 0;
END_IFEND_CASE
Mit einer Positiven Flanke an der Toggle Variable bSTART wird der Ablauf gestartet.
Folgende Dateien werden erzeugt:
XMLTestDB.xml (XML Datenbank Datei)
<?xml version="1.0" encoding="UTF-8"?>
<XMLTestDB xmlns:xs="http://www.w3.org/2001/XMLSchema-instance" xs:noNamespaceSchemaLocation="XMLTestDB.xsd">
<myTable>
<row ID="1" Timestamp="2012-05-10T13:48:47" Name="rTestValue" Value="1234.56789" />
<row ID="2" Timestamp="2012-05-10T13:48:47" Name="rTestValue" Value="1234.56789" />
<row ID="3" Timestamp="2012-05-10T13:48:47" Name="rTestValue" Value="1234.56789" />
<row ID="4" Timestamp="2012-05-10T13:48:47" Name="rTestValue" Value="1234.56789" />
<row ID="5" Timestamp="2012-05-10T13:48:47" Name="rTestValue" Value="1234.56789" />
</myTable>
</XMLTestDB>
XMLTestDB.xsd (XML Schema)
<?xml version="1.0"?>
<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<xsd:simpleType name="bigint">
<xsd:restriction base="xsd:long" />
</xsd:simpleType>
<xsd:simpleType name="datetime">
<xsd:restriction base="xsd:dateTime" />
</xsd:simpleType>
<xsd:simpleType name="ntext_80">
<xsd:restriction base="xsd:string">
<xsd:maxLength value="80" />
</xsd:restriction>
</xsd:simpleType>
<xsd:simpleType name="float">
<xsd:restriction base="xsd:double" />
</xsd:simpleType>
<xsd:complexType name="myTable_Type">
<xsd:sequence>
<xsd:element minOccurs="0" maxOccurs="unbounded" name="row">
<xsd:complexType>
<xsd:attribute name="ID" type="bigint" />
<xsd:attribute name="Timestamp" type="datetime" />
<xsd:attribute name="Name" type="ntext_80" />
<xsd:attribute name="Value" type="float" />
</xsd:complexType>
</xsd:element>
</xsd:sequence>
</xsd:complexType>
<xsd:element name="XMLTestDB">
<xsd:complexType>
<xsd:sequence minOccurs="1" maxOccurs="1">
<xsd:element name="myTable" type="myTable_Type" />
</xsd:sequence>
</xsd:complexType>
</xsd:element>
</xsd:schema>
