Erstellen einer MS Access Datenbank

Download "Beispiel Erstellen einer Datenbank" sample1.zip

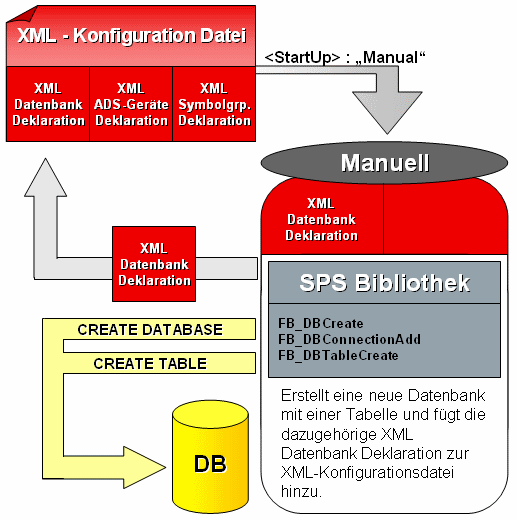

In diesem Beispiel wird das Erstellen einer Datenbank aus der SPS heraus gezeigt.
Zusätzlich wird eine Tabelle hinzugefügt und die erzeugte Datenbank in der XML-Konfigurationsdatei deklariert.

Verwendeter Datenbanktyp	MS Access
Kompatible Datenbanktypen	MS SQL, MS Compact SQL, MS Access, XML
Verwendete Funktionsbausteine	FB_DBCreate, FB_DBConnectionAdd, FB_DBTableCreate
Einzubindende Bibliotheken	"TcDatabase.lib", "TcSystem.lib", "TcBase.lib", "STANDARD.lib"
Download Dateiliste	FB_DBCreate_Sample.pro

Der erzeugten Datenbank wird eine Tabelle mit dem Namen "myTable" hinzugefügt die folgende Tabellenstruktur besitzt:

Spaltenname	Datentyp	Eigenschaft
ID	bigint	IDENTITY(1,1)
Timestamp	datetime
Name	ntext
Value	float

Diese Tabellenstruktur wird mit folgendem Array erzeugt:

 tablestrc: ARRAY [0..3] OF ST_DBColumnCfg :=
                    (sColumnName:='ID',sColumnProperty:='IDENTITY(1,1)',eColumnType:=EDBCOLUMN_BIGINT),
                    (sColumnName:='Timestamp',eColumnType:=EDBCOLUMN_DATETIME),
                    (sColumnName:='Name',eColumnType:=EDBCOLUMN_NTEXT),
                    (sColumnName:='Value',eColumnType:=EDBCOLUMN_FLOAT);

Variablendeklaration

PROGRAM MAIN
VAR
    R_TRIG1: R_TRIG;
    bSTART: BOOL;

    FB_FileDelete1: FB_FileDelete;
    FB_DBCreate1: FB_DBCreate;
    FB_DBConnectionAdd1: FB_DBConnectionAdd;
    FB_DBTableCreate1: FB_DBTableCreate;

    bBusy_Delete: BOOL;
    bBusy_CreateDB: BOOL;
    bBusy_ConnAdd: BOOL;
    bBusy_CreateTable: BOOL;

    bErr: BOOL;
    nErrid: UDINT;

    nDBid: UDINT;

    arrTablestrc: ARRAY [0..3] OF ST_DBColumnCfg :=
                    (sColumnName:='ID',sColumnProperty:='IDENTITY(1,1)',eColumnType:=EDBCOLUMN_BIGINT),
                    (sColumnName:='Timestamp',eColumnType:=EDBCOLUMN_DATETIME),
                    (sColumnName:='Name',eColumnType:=EDBCOLUMN_NTEXT),
                    (sColumnName:='Value',eColumnType:=EDBCOLUMN_FLOAT);

    nState:BYTE := 0;

END_VAR

SPS Programm

CASE nState OF
    0:
        (*To start this sample you have to set a rising edge to the variable bSTART*)
        R_TRIG1(CLK:=bSTART);
        IF R_TRIG1.Q THEN
            nState := 1;
            FB_FileDelete1(bExecute:=FALSE);
            FB_DBCreate1(bExecute:=FALSE);
            FB_DBConnectionAdd1(bExecute:=FALSE);
            FB_DBTableCreate1(bExecute:=FALSE);
            bSTART := FALSE;
        END_IF
    1:
        (*It isn't possible to overwrite an existing database file. If the database file exist the FB_FileDelete block will delete the file*)
        FB_FileDelete1(
            sNetId:= ,
            sPathName:= 'C:\TwinCAT\TcDatabaseSrv\Samples\TestDB1000SPS.mdb',
            ePath:= PATH_GENERIC,
            bExecute:= TRUE,
            tTimeout:= T#5s,
            bBusy=> bBusy_Delete,
            bError=> ,
            nErrId=> );

        IF NOT bBusy_Delete THEN
            nState := 2;
        END_IF

    2:
        (*The FB_DBCreate block will create the database file "C:\TwinCAT\TcDatabaseSrv\Samples\TestDB1000SPS.mdb"*)
        FB_DBCreate1(
            sNetID:= ,
            sPathName:= 'C:\TwinCAT\TcDatabaseSrv\Samples',
            sDBName:= 'TestDB1000SPS',
            eDBType:= eDBType_Access,
            bExecute:= TRUE,
            tTimeout:= T#15s,
            bBusy=> bBusy_CreateDB,
            bError=> bErr,
            nErrID=> nErrid);

        IF NOT bBusy_CreateDB AND NOT bErr THEN
            nState := 3;
        END_IF
    3:
        (*The FB_DBConnectionAdd adds the connection information to the XML configuration file*)
        (*ATTENTION: Each database type has his own connection information*)
        FB_DBConnectionAdd1(
            sNetID:= ,
            eDBType:= eDBType_Access,
            eDBValueType:= eDBValue_Double,
            sDBServer:= ,
            sDBProvider:= 'Microsoft.Jet.OLEDB.4.0',
            sDBUrl:= 'C:\TwinCAT\TcDatabaseSrv\Samples\TestDB1000SPS.mdb',
            sDBTable:= 'myTable',
            bExecute:= TRUE,
            tTimeout:= T#15s,
            bBusy=> bBusy_ConnAdd,
            bError=> bErr,
            nErrID=> nErrid,
            hDBID=> nDBid);

        IF NOT bBusy_ConnAdd AND NOT bErr THEN
            nState := 4;
        END_IF
    4:
        (*The FB_DBTableCreate create the table "myTable"*)
        FB_DBTableCreate1(
            sNetID:= ,
            hDBID:= nDBid,
            sTableName:= 'myTable',
            cbTableCfg:= SIZEOF(arrTablestrc),
            pTableCfg:= ADR(arrTablestrc),
            bExecute:= TRUE,
            tTimeout:= T#15s,
            bBusy=> bBusy_CreateTable,
            bError=> bErr,
            nErrID=> nErrid);

        IF NOT bBusy_CreateTable AND NOT bErr THEN
            nState := 0;
        END_IF
END_CASE

Um dieses Beispiel zu benutzen, müssen Sie nur die NetID des ADS-Gerätes (auf dem der TwinCAT Database Server installiert ist) an den Eingang sNetID übergeben.
