Angabe der Übergangsart

#SET ASPLINE MODE [ <start_übergangsart> , <ziel_übergangsart> ]  (modal)

<start_übergangsart>,

<ziel_übergangsart> Tangentiale Übergangsart zwischen Spline-Kurve und den angrenzenden (Linear- oder Zirkular-)Bewegungssätzen.

Übergangsart

Bedeutung

1

Tangente der Splinekurve am Übergang ergibt sich automatisch

2

Tangentialer Übergang in den vorhergehenden bzw. nachfolgenden Satz

3

Tangente der Splinekurve am Übergang wird durch Anwender explizit vorgegeben

Die Angabe der Übergangsart ist optional. Erfolgt keine Angabe, so wird als Voreinstellung Übergangsart 1 verwendet.

Angabe der Übergangsart 1:

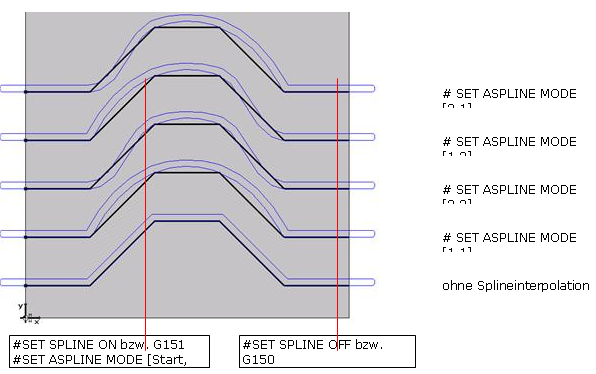

Abbildung 11-8: Beispiele für dieKombination der Übergangsarten 1 und 2

Ist die explizite Tangentenvorgabe für einen bestimmten Übergang angewählt (Übergangsart 3) und wird für eine bestimmte Achse keine Tangente programmiert, so wird die Tangente automatisch bestimmt (Übergangsart 1).
