Funktionsbaustein MCV_P1_PLATFORM

Für die MCP wurde folgende Festlegung getroffen:

Hinweis

MCV_P1_PLATFORM-Festlegungen

  • Die generischen FB MCV_Axis der PLCopen-Achsen werden in der ISG-MCP instanziiert und sind im FB MCV_P1_PLATFORM implementiert.
  • In jeder SPS-Applikation, die Bewegungsaufgaben unter Verwendung von FB nach den PLCopen-Spezifikationen Part 1 und 2 löst, muss zyklisch genau eine Instanz des FB MCV_P1_PLATFORM vor der Berechnung der FB zur Lösung der Bewegungsaufgabe durchgerechnet werden.
  • Für die Instanzierung und den Aufruf aller PLCopen-FB, die zur Programmierung der Applikation (z.B. Bewegungsablauf) dienen, hat der Anwendungsprogrammierer in einem Applikationsprogramm zu sorgen.
  • Vor dem erstmaligen Aufruf der Instanz von MCV_P1_PLATFORM müssen das HLI (Schnittstelle zum MC) initialisiert sein und die Instanz des FB MCV_PlatformBase die erfolgreiche Initialisierung der MCP melden.
Funktionsbaustein MCV_P1_PLATFORM 1:

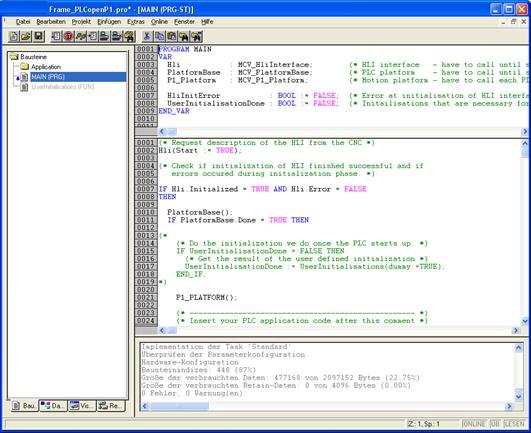

Bild 1-5: SPS-Basisprogramm für Motion-Applikationen

Im Funktionsblock MCV_P1_PLATFORM wird in der Initialisierungsphase jeder Achse eine Struktur AXIS_REF zugeordnet, die als Elemente des global definierten Feldes g_array_axis_ref vorliegen.
