KIN_TYP_59

Die Kinematik besteht aus drei translatorischen und zwei rotatorischen NC-Achsen Achsen im Werkzeug. Die A-Achse ist um einen Winkel Winkel != 90 Grad um die Y-Achse gedreht angeordnet, typischerweise liegt der Winkel zwischen 30 und 60 Grad.

Achskonfiguration im NC-Kanal

Achsbezeichner

X, Y, Z, C, A

Achsindex

0, 1, 2, 3, 4

Kinematische Struktur



Werkzeugachsen

Werkstückachsen

NC-Achsen

X, Y, Z,C,A

-

KIN_TYP_59 1:

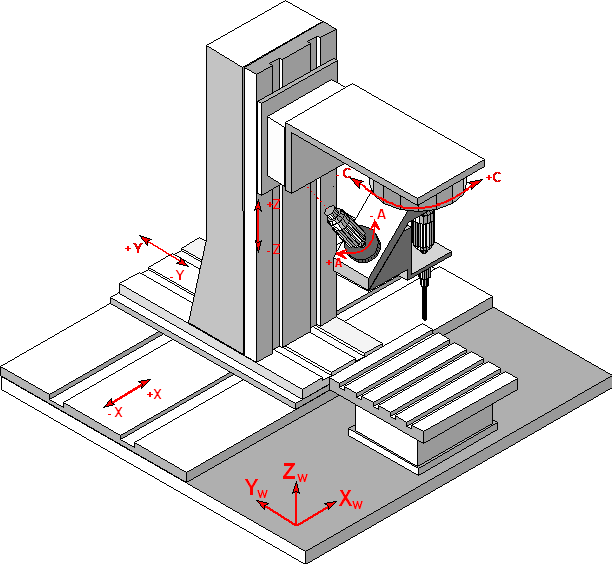

Abbildung 2-63: Kardankinematik mit CA- Kopf
KIN_TYP_59 2:
Abbildung 2-64: Versätze des kardanischen CA-Fünfachskopfes

Versatzdaten der Kinematik:

HD-Versatz

param[i]

Bedeutung

HD1

0

Z- Versatz bis Einspannung WZ

HD2

1

X- Versatz bis Einspannung WZ

HD3

2

Y- Versatz bis Einspannung WZ

HD4

3

X- Versatz Kompensationspunkt (SP) bis A-Achse

HD5

4

Y- Versatz Kompensationspunkt (SP) bis A-Achse

HD6

5

Z- Versatz Kompensationspunkt (SP) bis A-Achse

HD7

6

Winkel zwischen A-Achse und Z Achse

HD8

7

X- Versatz A-Achse bis C-Achse

HD9

8

Y- Versatz A-Achse bis C-Achse

HD10

9

Z- Versatz A-Achse bis C-Achse

HD11

10

X- Versatz C-Achse bis Maschinenpunkt M

HD12

11

Y- Versatz C-Achse bis Maschinenpunkt M

HD13

12

Z- Versatz C-Achse bis Maschinenpunkt M

HD14

13

Rotatorischer interner Offset C-Achse (*)

HD15

14

Rotatorischer interner Offset A-Achse (*)

HD16

15

Rotatorischer Offset C-Achse (*)

HD17

16

Rotatorischer Offset A-Achse (*)







HD21

20

Steuerflag: 0: Transformation der rotatorischen Achsen

C und A , Default.

1: Die rotatorischen Achsen C und A sind

Maschinenwinkel.

Im Allgemeinen wandert der mit ARP bezeichnete Bezugspunkt in den Bezugspunkt SP d.h. der Vektor V3 ist 0 und der Punkt SP liegt in der Werkzeugachse die sich mit der C- Drehachse deckt. In diesem Fall sind dann nur die Parameter L, HD1, HD7 und HD10 erforderlich. Die Kinematik kann einen A-Raumwinkel von maximal 2*HD7 umsetzen.

(*) Die rotatorischen Offsets HD14 und HD15 wirken nur auf das interne Kinematikmodell d.h. diese Offsets werden nicht an die rotatorischen Achsen weitergereicht. Im Gegensatz dazu wirken die Offsets HD16, HD17 wie eine NPV bei aktiver kinematischer Transformation d.h. sie führen auch zu einer Neupositionierung des Kardankopfes mit rotatorischem Offset bei Programmierung einer Winkelposition.

KIN_TYP_59 3:
Abbildung 2-65: Kardankopf bei idealer Kopfgeometrie (Schnittpunkt C-A Achse liegt in Werkzeugachse)
KIN_TYP_59 4:
Abbildung 2-66: Kardankopf mit versetzter C-Achse (C- Achse liegt nicht in der Werkzeugachse)
