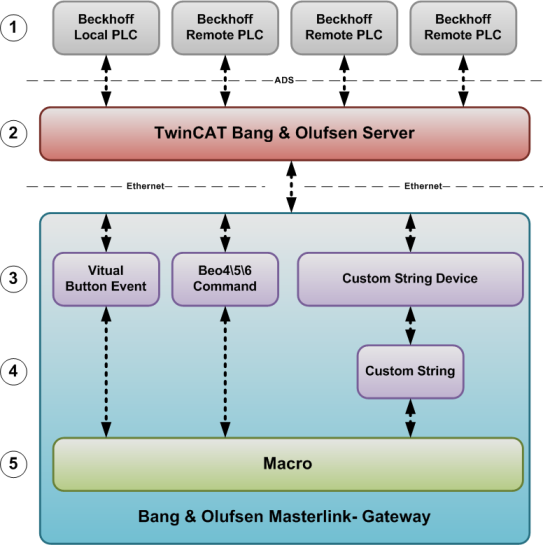

Funktionsbeschreibung

Aufruf eines Virtual Button Events aus der SPS

1. Aufruf des Funktionsblocks Virtual Button Event in der SPS. Per ADS wird das Virtual Button Event zum TwinCAT Bang & Olufsen Server verschickt.

2. Verarbeitung der Virtual Button Event Anforderungen. Über Ethernet wird das Event an das Masterlink-Gateway weitergeleitet.

3. Das Event wird entgegengenommen und die damit verknüpften Makros werden ausgeführt.

1. Ein Makro wird im Masterlink-Gateway aufgerufen.

2. Die Custom Strings, die mit dem aufgerufenen Makro verknüpft sind, werden verarbeitet

3. Die Custom Strings werden von dem Custom String Device über Ethernet an den TwinCAT Bang & Olufsen Server gesendet.

4. Der TwinCAT Bang & Olufsen Server verarbeitet die Custom Strings und beschreibt die SPS-Variablen.
