Context

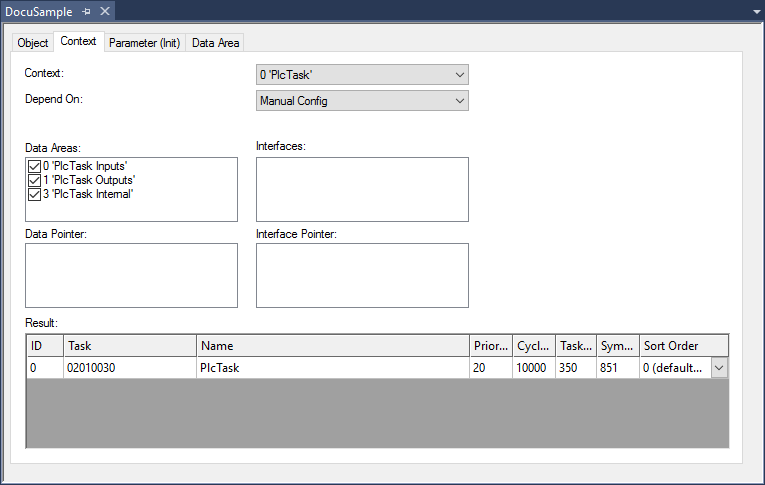

Im Reiter Context werden die (Zeit-)Kontexte des SPS-Moduls aufgeführt. Dies sind die in der SPS verwendeten Tasks, die in diesem Reiter in Tabellenform mit ihren Einstellungen dargestellt werden.
Context | Abhängig vom hier ausgewählten Kontext wird im Bereich Data-Area angezeigt, welche Data Areas vom ausgewählten Kontext geupdated werden. |
Depends On | Definiert die Abhängigkeiten eines Contexts (Tasks). Für die SPS ist dies „Manual Config“ (Manuelle Konfiguration). |
Data Areas | Vorhandene Data Areas der SPS-Instanz |
Interfaces | Interfaces eines TcCOM-Moduls |
Data Pointer | Data Pointer eines TcCOM-Moduls |
Interface Pointer | Interfaces Pointer eines TcCOM-Moduls |
In der Tabelle Result werden die Kontexte nach ihrer ID sortiert aufgelistet.
ID | Kontext-ID einer Task |
Task | Hier kann einer Referenced Task in der SPS eine TwinCAT Task zugeordnet werden. (Geschieht automatisch, kann hier aber manuell angepasst werden.) |
Name | Name der zugeordneten TwinCAT-Tasks |
Priority | Priorität der zugeordneten TwinCAT-Tasks |
Cycle Time (µs) | Zykluszeit der zugeordneten TwinCAT-Tasks |
Task Port | Task Port der zugeordneten TwinCAT-Tasks |
Symbol Port | Symbol Port der zugeordneten TwinCAT-Tasks |
Sort Order | Reihenfolgeposition, an welcher die SPS von dieser Task aufgerufen werden soll. Je niedriger, desto eher wird das Modul aufgerufen. Diese Option wird nur benötigt, wenn mehrere Laufzeitmodule von diesem Task aufgerufen werden. Defaultmäßig werden die Module in der Reihenfolge des Hinzufügens zu einer Task ausgeführt. |
