Registerkarte Current Routes

Aktuelle Routes sind Routes, die gerade im Router aktiv sind.

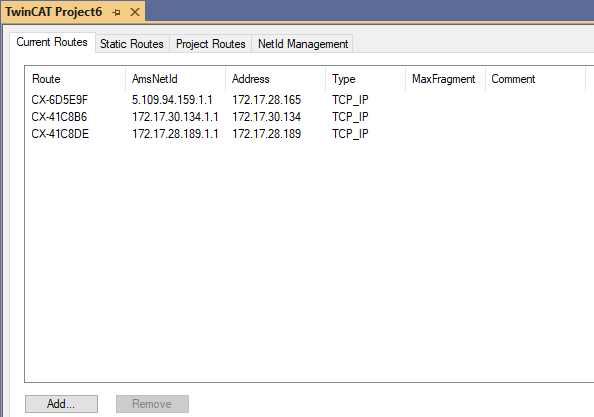

Registerkarte Current Routes 1:

Route

Name des am aktuellen TwinCAT-Router angemeldeten möglichen Zielsystems. Der Name ist frei wählbar.

AmsNetId

AmsNetId des gelisteten Zielsystems

Address

Adresse des gelisteten TwinCAT-Zielsystems

Die Adresse ist abhängig vom verwendeten Transportprotokoll. Möglich sind neben TCP/IP-Adressen zum Beispiel Adressen von Profibus-Teilnehmern, die ihrerseits das ADS-Protokoll unterstützen müssen, um als „Zielsystem“ oder „Remote-System“ angesprochen werden zu können.

Type

Protokoll, welches zur Kommunikation mit dem Zielsystem verwendet wird.

MaxFragment

Max. Fragmentgröße der Ams-Kommandos, wird diese Größe überschritten, wird das Ams-Kommando vom Router automatisch in mehrere Fragmente aufgeteilt.

Comment

Kommentar für das jeweilige System, falls er konfiguriert ist.

Add

Ruft den Dialog Add Route Dialog auf, mit dem weitere TwinCAT-Zielsysteme der Routing-Tabelle hinzugefügt werden können.

Remove

Aktiviert, wenn ein Element in der Liste ausgewählt worden ist.

Wird die Schaltfläche betätigt, öffnet sich ein Dialog, in dem nachgefragt wird, ob das Element gelöscht werden soll. Die Schaltfläche Abbrechen bricht das Löschen ab. Die Schaltfläche OK bestätigt das Löschen und der in der Liste markierte Eintrag wird aus der Routing-Tabelle des lokalen TwinCAT-Routers gelöscht.
